Характеристика, порядок эксплуатации и испытания.
Всасывающие рукава, их назначение, краткая
Всасывающий рукав предназначен для забора воды из водоисточника с помощью пожарного насоса и транспортирования ее для пожаротушения.
Напорно-всасывающий рукав предназначен для забора воды из водоисточника с помощью пожарного насоса или из системы противопожарного водоснабжения и транспортирования ее для пожаротушения.
Всасывающие и напорно-всасывающие рукава эксплуатируются в комплекте пожарного оборудования пожарных машин.
Пожарные машины комплектуют всасывающими и напорно-всасывающими рукавами по ГОСТ 5398-76 «Рукава резиновые напорно-всасывающие с текстильным каркасом неармированные. Технические условия». Для пожаротушения применяют всасывающие и напорно-всасывающие рукава классов «В» и «КЩ»:
· класс «В» – рабочая среда – вода (техническая),
· класс «КЩ» – рабочая среда – слабые растворы неорганических кислот и щелочей концентрацией до 20 %.
Всасывающие и напорно-всасывающие рукава по ГОСТ 5398 поставляют без пожарных соединительных головок.
Технические характеристики всасывающих и напорно-всасывающих рукавов, оборудованных пожарными соединительными головками, представлены в таблице
Наименование | Условный проход (DN)* всасывающего и напорно-всасывающего рукава | ||
Минимальный радиус изгиба, мм. | |||
Рабочее давление всасывающих рукавов, МПа (кг/см2) | Не менее 0,1 (1,0) | ||
Рабочее давление напорно-всасывающих рукавов, МПа (кг/см2) | Не менее 1,0 (10,0) | - | |
Вакуумметрическое давление, МПа (кг/см2) | 0,08 (0,8) | ||
Рабочая среда для всасывающих и напорно-всасывающих рукавов класса «В» | Вода техническая | ||
Рабочая среда для всасывающих и напорно-всасывающих рукавов класса «КЩ» | Водные (слабые) растворы неорганических кислот и щелочей концентрации до 20 %, объемных | ||
Работоспособность всасывающих и напорно-всасывающих рукавов при температуре окружающего воздуха, °С в районах: | |||
с холодным климатом | от минус 50 до плюс 70 | ||
сумеренным климатом | от минус 35 до плюс 90 | ||
с тропическим климатом | от минус 10 до плюс 90 | ||
Внутренний диаметр**, мм | 75-1,5 | 100-1.5 | 125-2,0 |
*Условный проход (DN)- параметр, применяемый для трубопроводных систем в качестве характеристики присоединяемых частей, соединений трубопроводов и арматуры. **Параметр, обеспечивающий соединение рукавных пожарных соединительных головок с рукавом. |

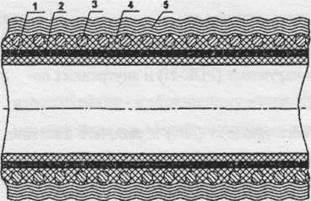

Рисунок 1 Схема расположения конструктивных элементов всасывающих и напорно-всасывающих рукавов |
|
Резиновые слои придают ему воздухо- и водонепроницаемость. Каркас жесткости в виде спиральной стальной проволоки предохраняет рукав от сплющивания и придает ему механическую прочность. Текстильные слои предназначены для равномерного распределения нагрузки внутри рукава и защиты от внешних механических повреждений.
Напорно-всасывающие рукава выпускаются для работы в районах с умеренным (У), холодным (Хл), тропическим (Т) климатом.
Пример условного обозначения при поставках напорно-всасывающего рукава без пожарных соединительных головок: класса В, группы 2, с внутренним диаметром 75 мм, рабочим давлением 0,5 МПа (5 кгс/см2), предназначенным для работы в районах с умеренным климатом: «Рукав В-2-75-5У ГОСТ 5398».
Правила эксплуатации всасывающих рукавов:
1. Всасывающие и напорно-всасывающие рукава размещаются на пожарных автомобилях в пеналах, а на мотопомпах в специально отведенных местах.
2. ЗАПРЕЩАЕТСЯ УСТАНАВЛИВАТЬ В РАСЧЁТ НА ПОЖАРНУЮ МАШИНУ НЕИСПРАВНЫЕ И ГРЯЗНЫЕ ВСАСЫВАЮЩИЕ И НАПОРНО-ВСАСЫВАЮЩИЕ РУКАВА.
3. Для удобства извлечения всасывающих и напорно-всасывающих рукавов из пеналов и предохранения от истирания под них подкладывают прокладочные ленты. При извлечении всасывающих и напорно-всасывающих рукавов из пеналов не допускается их сбрасывание на землю во избежание механических повреждений.
4. При заборе воды с пирса или крутого берега водоема рекомендуется использовать дополнительную (разгрузочную) веревку, привязывая ее за горловину сетки. Разгрузочная веревка воспринимает вес воды, находящейся во всасывающей линии и помогает избежать повреждения всасывающих рукавов.
5. Для предотвращения замерзания воды во всасывающих рукавах всасывающей линии при длительной работе пожарного насоса на небольших расходах, часть воды следует сбрасывать обратно в водоем через напорный рукав, присоединенный к свободному патрубку насоса.
6. При работе на пожарах и учениях не допускать попадания на всасывающие и напорно-всасывающие рукава нефтепродуктов и едких химических веществ.
7. При использовании всасывающих и напорно-всасывающих рукавов на пожарах в книге службы отражается их диаметр и номера, в случае выхода их из строя иди получения повреждения, дополнительно указывается характер повреждения - Дата ихарактер повреждения в четырехдневный срок заносится ответственным за эксплуатацию рукавов в формуляр всасывающего или напорно-всасывающего рукава.
Рисунок 2 Ванна для отмачивания (оттаивания) |
Доставленные на рукавную базу (пост) или в часть использованные на пожаре или учении всасывающие и напорно-всасывающие рукава в зимнее время должны полностью оттаять в теплом помещении. Для этого может быть использована ванна с водой.
Чтобы ускорить процесс оттаивания, ванна закрывается сверху крышками и в нее подается горячая вода. Эта же ванна используется для отмачивания загрязненных всасывающих и напорно-всасывающих рукавов.
После оттаивания или отмачивания всасывающие и напорно-всасывающие рукава подаются на мойку. Их моют вручную щеткой или с использованием приспособлений и механизированного оборудования.
Внешний осмотр всасывающих и напорно-всасывающих рукавов, находящихся в эксплуатации, проводят после каждого применения, но не реже одного раза в месяц, а при хранении на складе и рукавных базах не реже одного раза в год.
Их подвергают осмотру на наличие маркировки, возможных внешних и внутренних повреждений или дефектов.
Наружную поверхность всасывающих и напорно-всасывающих рукавов, включая головки и места их соединения с данными рукавами, проверяют визуально, внешним осмотром на изменение цвета, наличие пятен, порезов, проколов, деформаций, изломов, трещин и т.д.
Деформации и отслаивания на внутренней поверхности проверяют визуально, осмотром на свет.
При ослаблении натяжения хомутов, крепящих всасывающие и напорно-всасывающие рукава к всасывающим пожарным соединительным головкам, хомуты подтягиваются с помощью ключа и контрятся гайкой.
По результатам осмотра, принимают решение о дальнейшей эксплуатации всасывающих и напорно-всасывающих рукавов или необходимости их испытания и ремонта.
Испытание и сушка всасывающих и напорно-всасывающих рукавов:
Всасывающие и напорно-всасывающие рукава, находящиеся в эксплуатации, испытывают не менее одного раза в 6 месяцев при плановых проверках, а также в случае, если они не выдержали проверку внешним осмотром и после ремонта.
В условиях хранения на складе или рукавной базе, всасывающие и напорно-всасывающие рукава испытывают по истечении гарантийного срока хранения на герметичность рабочим давлением.
При испытании всасывающего и напорно-всасывающего рукава на герметичность при избыточном давлении, один конец его подсоединяют к источнику давления, другой закрывают заглушкой, имеющей кран для выпуска воздуха. При открытом кране испытываемый рукав медленно заполняется водой до полного удаления из него воздуха. Кран закрывают и постепенно повышают давление в испытываемом рукаве до значения испытательного давления согласно таблице 2. Выдерживают его при этом давлении в течение 10 мин. На испытываемом рукаве и в местах соединений с пожарными соединительными головками не должно быть разрывов и местных вздутий, просачивания воды, а также деформации металлической спирали.
Испытательное давление для всасывающих и напорно-всасывающих рукавов, МПа (kг/cm2)
Таблица 2
Условный проход | Всасывающие рукава | Напорно-всасывающие рукава |
0,3 ± 0,03 (3 ± 0,3) | 1.2±0,1 (12:5-1) | |
100; 125 | 0,2 ±0,02 (2 ±0,2) |
Для испытания всасывающих и напорно-всасывающих рукавов на герметичность при разрежении, один конец испытываемого рукава подсоединяют к вакуум-линии с мановакуумметром (вакуумметром), другой заглушают. Создают в испытываемом рукаве разрежение, равное (0,08 ±0,01) МПа, затем перекрывают вакуум-линию и выдерживают при этом разрежении в течение 3 мин. Падение разрежения за это время не должно превышать 0,015 МПа. В процессе испытаний на наружной поверхности испытываемого рукава не должно быть сплющивания и изломов. После испытания внутреннюю полость испытываемого рукава просматривают на свет. Всасывающий или напорно-всасывающий рукав, выдержавший испытание, не должен иметь на внутренней поверхности выпуклостей, пузырей, надрывов и отслоения.
Отслоение внутреннего слоя резины визуальным осмотром обнаружить сложно, так как слой резины при снятии разрежения занимает первоначальное положение. Поэтому всасывающий или напорно-всасывающий рукав проверяют на возможность забора воды из водоисточника с помощью насоса. При наличии отслоения и перекрытии проходного сечения испытываемого рукава, вакуумметр показывает высокое разрежение, но вода в насос не поступает.
Сушить всасывающие и напорно-всасывающие рукава следует, зимой в рукавных сушилках, летом на открытом воздухе в тени. Температура сушки не должна превышать плюс 500С. Запрещается сушить их на отопительных батареях, котлах, крышах зданий и на солнце. После испарения влаги, всасывающие и напорно-всасывающие рукава удаляются изсушилки.
Хранению подлежат только чистые всасывающие и напорно-всасывающие рукава.
Не допускается хранение всасывающих и напорно-всасывающих рукавов вблизи работающего оборудования, способного выделять озон, а также искусственных источников света, выделяющих ультрафиолетовые лучи. Всасывающие и напорно-всасывающие рукава должны быть защищены от воздействия прямых солнечных и тепловых лучей, от попадания на них масла, бензина, керосина, от действия их паров, а также кислот, щелочей и других веществ, разрушающих резину.
Всасывающие и напорно-всасывающие рукава должны храниться в помещении на стеллажах параллельными рядами высотой не более 1 м при температуре от минус 250С до плюс 300С и размещаться на расстоянии не менее 1 метра от отопительных приборов.
Всасывающие и напорно-всасывающие рукава больших диаметров размещаются на нижних полках стеллажей. Новые всасывающие и напорно-всасывающие рукава хранятся в отдельном складском помещении или на специально выделенных стеллажах.
Срок хранения должен быть не более 10 лет. Конкретный срок хранения указывается в эксплуатационной документации предприятия-изготовителя.
Один раз в гол проводится их внешний осмотр.
По истечении срока хранения, указанного в эксплуатационной документация комиссионно проверяется качество всасывающих и напорно-всасывающих рукавов внешним осмотром и проведением испытаний. При положительных результатах испытаний, они либо поступают в эксплуатацию, либо на дальнейшее хранение с последующей проверкой 1 раз в год.
При постановке на эксплуатацию всасывающие и напорно-всасывающие рукава испытывают.
