Механические свойства биологических тканей

Под механическими свойствами биологических тканей понимают две их разновидности. Одна связана с процессами биологической подвижности: сокращение мышц животных, рост клеток, движение хромосом в клетках при их делении и др. Эти процессы обусловлены химическими процессами и энергетически обеспечиваются АТФ, их природа рассматривается в курсе биохимии. Условно указанную группу называют активными механическими свойствами биологических систем. Другая разновидность — пассивные механические свойства биологических тел. Рассмотрим этот вопрос применительно к биологическим тканям.

Как технический объект биологическая ткань — композиционный материал, он образован объемным сочетанием химически разнородных компонентов. Механические свойства биологической ткани отличаются от механических свойств каждого компонента, взятого в отдельности. Методы определения механических свойств биологических тканей аналогичны методам определения этих свойств у технических материалов.

Костная ткань.Кость — основной материал опорно-двигательного аппарата. В упрощенном виде можно считать, что ²/₃ массы компактной костной ткани (0,5 объема) составляет неорганический материал, минеральное вещество кости — гидроксилапатит ЗСа₃(РО₄)₂ • Са(ОН)₂. Это вещество представлено в форме микроскопических кристалликов. В остальном кость состоит из органического материала, главным образом коллагена (высокомолекулярное соединение, волокнистый белок, обладающий высокой эластичностью). Кристаллики гидроксилапатита расположены между коллагеновыми волокнами (фибриллами).

Плотность костной ткани 2400 кг/м³. Ее механические свойства зависят от многих факторов, в том числе от возраста, индивидуальных условий роста организма и, конечно, от участка организма.

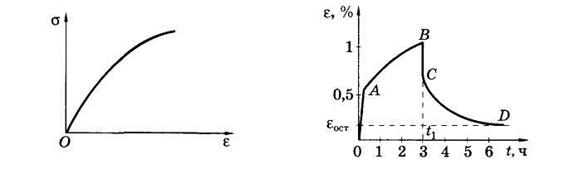

Композиционное строение кости придает ей нужные механические свойства: твердость, упругость и прочность. Зависимость для компактной костной ткани имеет характерный вид, показанный на рис. а,

а) б)

т.е. подобна аналогичной зависимости для твердого тела; при небольших деформациях выполняется закон Гука. Модуль Юнга около 10 ГПа, предел прочности 100 МПа. Заметно хорошее соответствие с данными для капрона, армированного стеклом.

Примерный вид кривых ползучести компактной костной ткани приведен на рис. б). Участок 0А соответствует быстрой деформации, АВ — ползучести. В момент t_v соответствующий точке В, нагрузка была снята. ВС соответствует быстрой деформации сокращения, CD — обратной ползучести. В результате даже за длительный период образец кости не восстанавливает своих прежних размеров, сохраняется некоторая остаточная деформация e_ост.

Схематично можно заключить, что минеральное содержимое кости обеспечивает быструю деформацию, а полимерная часть (коллаген) определяет ползучесть.

Если в кости или в ее механической модели быстро создать постоянную деформацию, то скачкообразно возникает и напряжение.

Кожа.Она состоит из волокон коллагена и эластина (так же как и коллаген, волокнистый белок) и основной ткани — матрицы. Коллаген составляет около 75% сухой массы, а эластин — около 4%. Примерные данные по механическим свойствам приведены в табл.

Эластин растягивается очень сильно (до 200—300%), примерно как резина. Коллаген может растягиваться до 10%, что соответствует капроновому волокну.

Таблица

Из сказанного ясно, что кожа является вязкоупругим материалом с высокоэластическими свойствами, она хорошо растягивается и удлиняется.

Мышцы.В состав мышц входит соединительная ткань, состоящая из волокон коллагена и эластина. Поэтому механические свойства мышц подобны механическим свойствам полимеров.

Гладкие мышцы могут значительно растягиваться без особого напряжения, что способствует увеличению объема полых органов, например мочевого пузыря. У скелетных мышц при быстром растяжении мышц на определенную величину напряжение резко возрастает, а затем уменьшается до s_ост Зависимость s=f(e) для скелетной мышцы нелинейна. Анализ этой зависимости показывает, что примерно до e~ 0,25 в портняжной мышце лягушки механизм деформации обусловлен распрямлением молекул коллагена. При большей деформации происходит увеличение межатомных расстояний в молекулах.
