Напорной линии в приемный резервуар

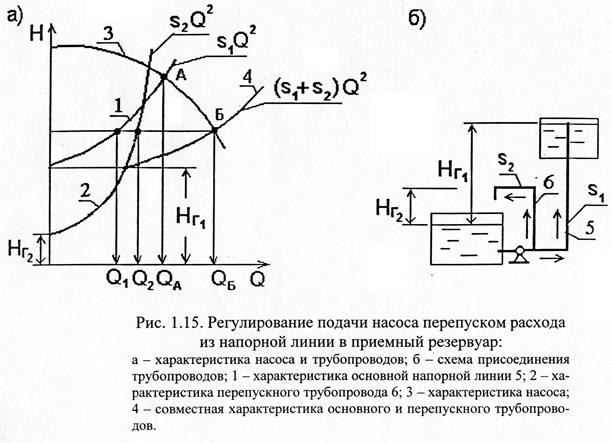

Регулирование подачи насоса можно также осуществить возвратом (перепуском) части расхода воды из напорной линии в приемный резервуар по перепускному (дополнительному) трубопроводу (рис. 1.15, б).

При отсутствии перепускного трубопровода или при его отключении режимная точка характеризуется расходом (рис. 1.15,а). При перепуске части воды по дополнительному трубопроводу рабочая точка займет поло-жение с подачей . При этом по основному трубопроводу пройдет расход , а по дополнительному . Суммарная характеристика параллельной работы двух трубопроводов (основной напорной линии и дополнительного трубопровода) строится сложением расходов по трубопроводам при одинаковых напорах (линия 4 на рис. 1.15,а).

Таким образом, изменяя расход через перепускной трубопровод, можно добиться такого положения рабочей точки, при котором по основной напорной линии будет протекать расчетный расход.

Регулирование подачи насоса перепуском расхода из напорной линии в приемный резервуар является более экономичным, по сравнению с регулированием задвижкой. Однако этот способ требует прокладки дополнительного трубопровода и часто вызывает увеличение потребляемой мощности.
