Параллельная работа центробежных насосов, расположенных на значительном расстоянии друг от друга

В случае параллельной работы в общий напорный трубопровод центробежных насосов расположенных в непосредственной близости один от другого можно пренебречь сопротивлениями в коротких соединительных участках ввиду их малости. При значительном расстоянии между насосами, работающими в общий напорный трубопровод, сопротивлениями в соединительном участке пренебречь нельзя и оно должно быть учтено при расчете.

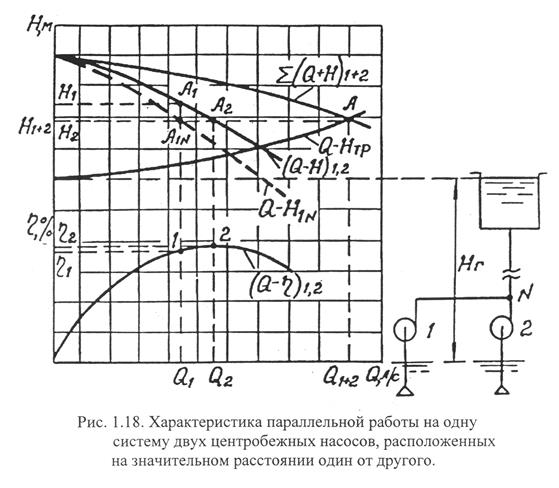

Простейший пример параллельной работы насосов представлен на рис. 1.18. Для того, чтобы правильно оценить параллельную работу насосов в этом случае, необходимо привести их характеристики к одной точке (к точке на рис. 1.18). Ввиду близости расположения насоса 2 от точки можно пренебречь потерями напора на участке от насоса 2 до точки , предположив, что характеристика насоса 2 в этой точке тождественна его заводской характеристике.

Для приведения характеристики насоса 1 к точке необходимо по-строить его характеристику относительно этой точки, т.е. вычесть из ординат заводской характеристики насоса потери напора на участке от насоса 1 до точки . Эта характеристика представлена кривой (см. рис. 1.18). При построении суммарной характеристики совместной параллельной работы насосов 1 и 2 необходимо суммировать абсциссы кривых и , т.е. сложить характеристики насосов, приведенные к одной точке .

По такому принципу можно построить характеристики трех и более насосов, расположенных на значительных расстояниях один от другого и подающих жидкость в общий напорный трубопровод.
