Параллельная работа одинаковых центробежных насосов

На насосных станциях часто встречается необходимость в совместной работе нескольких насосов. Для увеличения производительности насосной станции используют параллельную работу насосов.



Совместная работа нескольких насосов с подачей воды в общий напорный трубопровод называется параллельной работой насосов. Эти насосы могут быть с одинаковыми и неодинаковыми характеристиками.

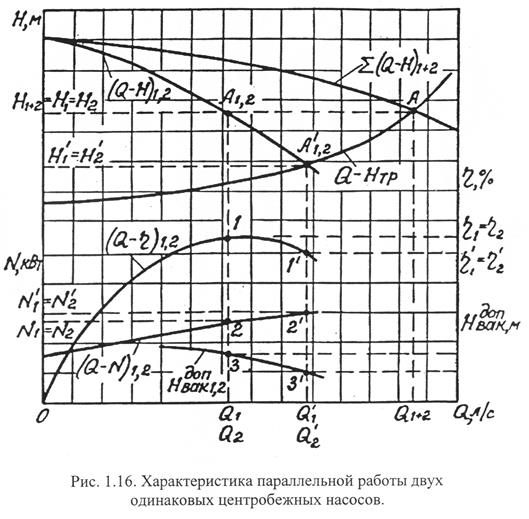

Для построения характеристики совместной работы нескольких па-раллельно работающих насосов на общий напорный трубопровод склады-вают подачу этих насосов при одинаковых напорах. Так как насосы одина-ковые, то построение суммарной характеристики (рис.1.16) системы с двумя параллельно работающими насосами сводится к удвоению их производительностей при одинаковых напорах.

Для определения режима работы насосов следует построить характеристику трубопроводов Q – Нтр и по рабочей точке пересечения характеристики насосов и характеристики трубопровода определить суммарную фактическую подачу двух насосов и напор . Для определения подачи, мощности и КПД каждого насоса при их совместной работе необходимо из точки провести линию, параллельную оси абсцисс, которая пересечет характеристику каждого из насосов в точке . Координаты этой точки определяют подачу , и напор , каждого насоса. Мощность, КПД и допустимую вакуумметрическую высоту всасывания каждого из совместно работающих насосов определяют соответственно точками 1, 2, 3, являющимися точками пересечения кривых , и перпендикуляром, опущенным из точки .

Параметры каждого насоса , и , при их раздельной рабо-те, т. е. когда один из них выключен, а второй работает, определяются по т. . Мощность КПД и допустимая высота всасывания каждого из раздельно работающих насосов определяются соответственно точками 1′, 2′, 3′.

Следует заметить, что суммарная подача насосов , работающих параллельно на общий трубопровод, меньше суммарной подачи этих же насосов , работающий индивидуально, т.е. . Это объяс-няется тем, что насосы в случае параллельного включения работают при более высоких напорах, чем при работе одного насоса. Нагрузка электродвигателей при параллельной работе насосов также меньше их нагрузки, при индивидуальной работе, т.е. .
