Регулирование подачи насоса задвижкой на напорной линии

Регулирование подачи насоса изменением характеристики трубопро-водов осуществляется, как правило, задвижкой. Для уменьшения подачи насоса прикрывают задвижку на напорной линии. Этот способ применяется в случаях, когда регулирование кратковременно, при параллельной работе нескольких насосов в общую систему, когда двигатель не допускает изменения числа оборотов, при изменении горизонта воды в источнике.

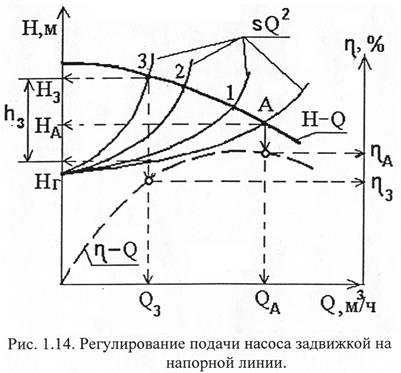

Изменяя степень закрытия задвижки получают новую характеристику трубопроводов и новое положение рабочей точки (рис. 1.14).

При полностью открытой задвижке потери напора минимальные и ра-бочая точка займет положение с параметрами , .

Прикрывая задвижку, увеличивают потери напора и обеспечивают изменение характеристики трубопроводов и перемещение рабочей точки в положение 1, 2, 3 и т.д. В точке 3 насос будет иметь параметры , , т.е. подача насоса снизится, а напор, создаваемый насосом, возрастет. При этом напор расходуется бесполезно – на преодоление искусственно созданного дополнительного сопротивления задвижки , что вызывает уменьшение КПД насоса.

Регулирование задвижкой просто и надежно, однако неэкономично.
