Комплексная проводимость. В цепях постоянного тока проводимость резистора определяется отношением тока к напряжению:

В цепях постоянного тока проводимость резистора определяется отношением тока к напряжению:

Эта величина обратно пропорциональна сопротивлению.

В цепях переменного тока следует пользоваться понятием комплексной проводимости, которая обозначается Y и, в общем случае, содержит действительную G и мнимую В части:

Как и в цепях постоянного тока, комплексная проводимость участка цепи обратна комплексному сопротивлению, т.е.:

Отсюда

, , , (4.16)

где У - модуль комплексной проводимости.

Соотношение между составляющими комплексной проводимости аналогичны соотношениям между составляющими комплексного сопротивления.

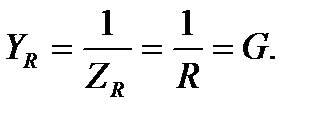

Комплексная проводимость резистора:

(4.17)

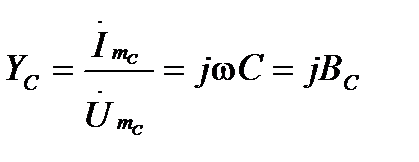

Комплексная проводимость конденсатора:

(4.18)

Комплексная проводимость индуктивности:

(4.19)

В заключение отметим, что комплексное сопротивление удобно применять для анализа участков электрической цепи с последовательным включением элементов, а комплексную проводимость - для участков с параллельным включением элементов.
