Метод узлового напряжения (применим только в цепи, имеющей два узла).

Дано: Е1 = 100В; Е2 = 150В; Е3 = 200В.

R1 = 1 Ом; R2 = 2 Ом; R3 = 10 Ом



Напряжение между узлами А и В (угловое напряжение) обозначим UAB. Его необходимо найти. Оно находится по формуле:

, где g – проводимость соответствующих ветвей

Т.е. «узловое напряжение» равно отношению алгебраической суммы произведений ЭДС на проводимости соответствующих ветвей к сумме проводимостей всех ветвей к сумме проводимостей всех ветвей, причем если какая-либо ЭДС направлена от узла А к узлу В, то в формулу она подставляется со знаком «минус».

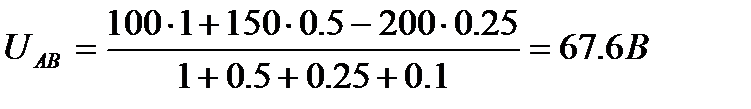

Решение



; ; ; .

Проверка:

I1 + I2 + I3 + I4 = 32.4 + 41.2 - 66.9 – 6.7 = 0.
