Характеристика знаков

Латеральные знаки (знаки левой и правой стороны) — выставляются по принципу ограждения сторон фарватера. Стороны ограждаются буями или вехами. На корпусах буев могут наноситься цифры или буквы. Нумерация буев по возрастающей величине или обозначение буквами в алфавитной последовательности ведется со стороны моря.

В местах разделения фарватеров для обозначения основного (предпочтительного) фарватера используются видоизмененные латеральные знаки.

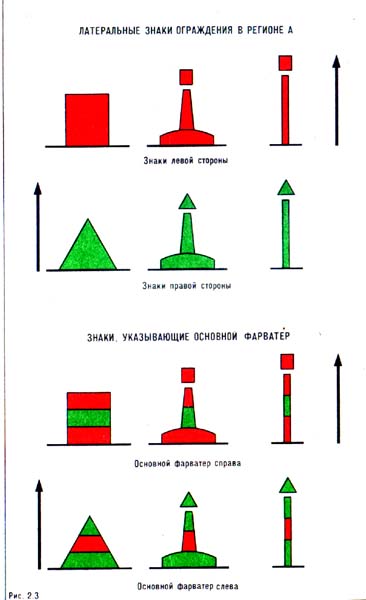

В .регионе А на латеральных знаках (рис. 2.3),выставляемых на левой и правой сторонах фарватера, зажигаются соответственно красные и зеленые огни.

В регионе Б на латеральных знаках (рис. 2.4), выставляемых на левой и правой сторонах фарватера, зажигаются соответственно зеленые и красные огни.

Кардинальные знаки выставляются по принципу ограждения навигационных опасностей относительно стран света и обозначают сторону, с какой следует обходить ограждаемую опасность. С этой целью горизонт вокруг навигационной опасности условно делится на секторы: северный N — между румбами NW и NE, восточный Е — между румбами NE и SE, южный S — между румбами SE и SW и западный W — между румбами SW и NW.

Кардинальные знаки выставляются в одном, нескольких или во всех секторах и по их наименованию подразделяются на северные, восточные, южные и западные. Буи и вехи выставляются: северные к N, восточные к Е, южные к S, западные к W от опасности.

Для кардинальных знаков определенная форма не установлена, но, как правило, они представляют собой столбовидные буи и вехи.

Топовая фигура на кардинальных знаках имеет вид двух черных конусов.

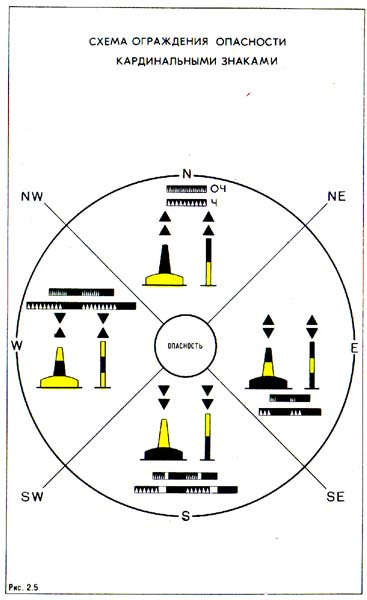

Вид и окраска кардинальных знаков и характеристика их огней показаны на рис. 2.5.

Ниже приведены характеристики огней кардинальных знаков.

Кардинальные знаки имеют особую систему проблесковых огней с характером—очень частый ОЧ (100 или 120 проблесков в минуту) или частый Ч (50 или 60 проблесков в минуту).

Цвет огня кардинальных знаков белый.

Число частых или очень частых проблесков 3; 6 или 9, установленное для кардинальных знаков, избрано для облегчения их запоминания с учетом того, что расположение знаков относительно опасности и число проблесков ассоциируется с расположением соответствующих цифр на циферблате часов.

Длительный проблеск продолжительностью не менее 2 с для огней южных кардинальных знаков установлен с целью отличия их от огней, имеющих 3 или 9 очень частых или частых проблесков.

Северный — ОЧ или Ч.

Восточный — ОЧ (3) или Ч (3) — три очень частых или частых проблеска с последующей темнотой.

Южный— ОЧ (6) ДлПр или Ч (6) ДлПр — шесть очень частых или частых проблесков с последующим длительным проблеском продолжительностью не менее 2 с, за которым следует темнота.

Западный— ОЧ (9) или Ч (9) —девять очень частых или частых проблесков с последующей темнотой.

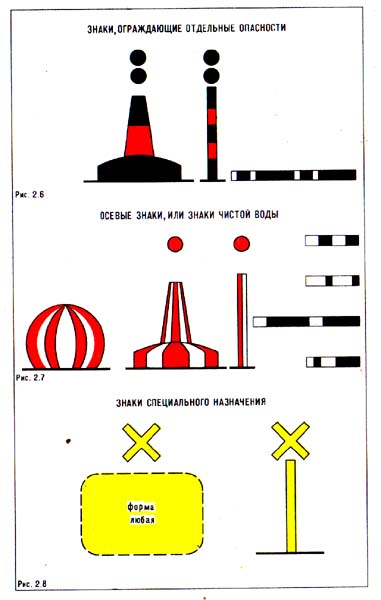

Знаки, ограждающие отдельные опасности незначительных размеров, выставляются непосредственно над опасностью и могут быть обойдены с любой стороны (рис. 2.6)

Знаки, ограждающие отдельные опасности, окрашены в черный цвет с одной или несколькими красными горизонтальными полосами.

Топовая фигура имеет вид двух черных шаров, расположенных один над другим. Характер огня — проблесковый (2 Пр), цвет огня — белый.

Осевые знаки, или знаки чистой воды (рис. 2.7), служат для обозначения оси фарватера или в качестве подходных. Они представляют собой буи сферической или столбовидной формы и вехи с топовой фигурой в виде красного шара.

Эти знаки являются единственным типом знаков, которые окрашены вертикальными полосами (красными или белыми).

На знаках могут зажигаться белые огни с характером:

Изо — изофазный,

Зтм — затмевающийся,

ДлПр — длительно-проблесковый;

Мо (А) (• —) — буква А по азбуке Морзе.

Знаки специального назначения предназначены для обозначения специальных районов или объектов, показанных на картах или описанных в других навигационных документах, например знаки, ограждающие районы свалки грунта, подводные кабели и трубопроводы, обозначающие районы военных учений и зоны отдыха и другие подобные районы.

Знаки специального назначения имеют желтую окраску. На знаках может устанавливаться топовая фигура в виде желтого косого креста. Сами знаки могут иметь любую форму (рис. 2.8).

На знаках зажигаются желтые огни, характеристика которых (Пр) отличается от характеристики белых огней других знаков.

На корпусе буев специального назначения могут наноситься цифры или буквы, позволяющие определить их назначение.

Ограждение “новых опасностей”. Термин “новая опасность” служит для обозначения опасностей, еще не описанных в навигационных документах.

При ограждении новых опасностей используется дублирование обычных ограждающих знаков. Знак, ограждающий новую опасность, может быть оборудован радиолокационным маяком-ответчиком с опознавательным сигналом “Д” (— • • ) по азбуке Морзе.

2.6.3. Перечень стран, объявивших о переходе на систему ограждения МАМС

Регион А. Австралия, Бельгия, Великобритания, Габон, ГДР, Греция, Дания, Индия, Индонезия, Иран, Ирландия, Исландия, Испания, Италия, Камерун, Кения, КНР, Малайзия, Нигерия, Нидерланды, Новая Зеландия, Норвегия, Папуа-Новая Гвинея, Польша, Румыния, Саудовская Аравия, СССР, Судан, Сянган (Гонконг), Таиланд, Финляндия, Франция (включая владения Реюньон, Новая Каледония и Французская Полинезия), ФРГ, Эфиопия, Южно-Африканская Республика.

Регион Б. Аргентина, Барбадос, Бразилия, Венесуэла, Канада, Куба, Мексика, Перу, США, Французские владения (Гвиана, Гваделупа, Мартиника, Сен-Пьер и Микелон), Чили, Эквадор, Южная Корея, Япония.
