УСЛОВНЫЕ ОБОЗНАЧЕНИЯ ОГНЕЙ И ЗНАКОВ НА КАРТАХ

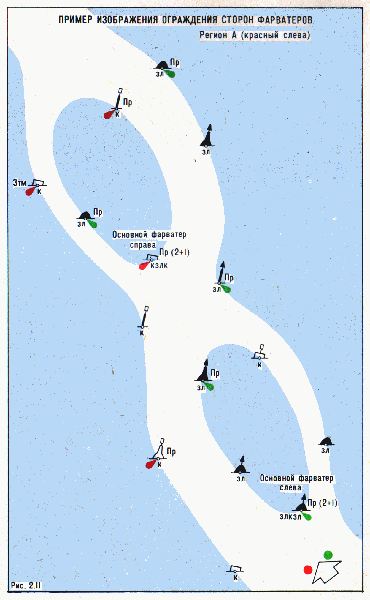

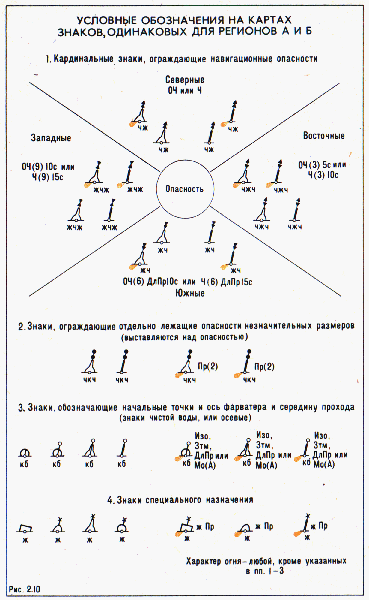

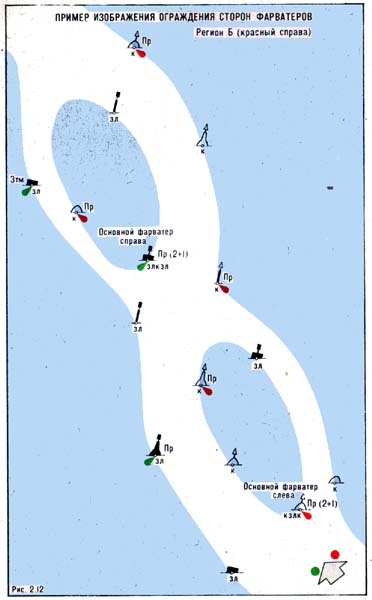

На морских картах и картах внутренних водных путей для знаков системы ограждения МАМС приняты условные обозначения (рис. 2.9, 2.10, 2.11, 2.12).

Огни маяков и светящих знаков обозначаются на картах в зависимости от их масштаба (рис. 2.13).

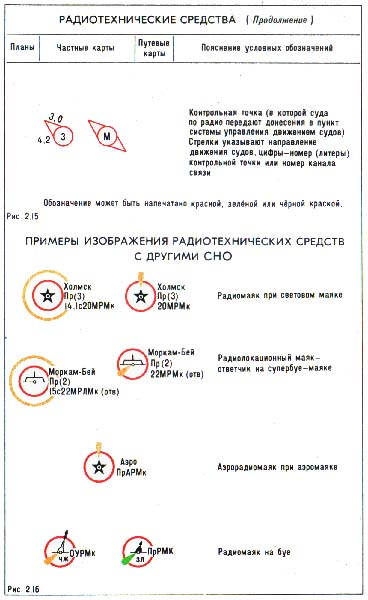

Для радиотехнических средств на картах приняты условные обозначения (рис. 2.14—2.15).

На рис. 2.16 даны примеры изображения радиотехнических средств с другими СНО.
