Классификация. По постоянству значения сопротивления резисторы подразделяют на:

По постоянству значения сопротивления резисторы подразделяют на:

- постоянные — с фиксированным сопротивлением;

- переменные — с изменяющимся сопротивлением;

- специальные — сопротивление зависит от действия внеш­них факторов.

Постоянные резисторы подразделяются на две группы.

1. Общего назначения (диапазон номиналов 1...1х106 Ом, номинальные мощности рассеивания 0,062... 100 Вт).

2. Специального назначения:

а) прецизионные (допуск номиналов 0,001...1 %, диапазон номиналов 0,1...10х106 Ом, мощность рассеивания до 2 Вт);

б) высокочастотные — обладают малыми собственными ем­костями и индуктивностями;

в) высоковольтные (сопротивление до 1011 Ом, рабочее на­пряжение от единиц до 100 кВ);

г) высокоомные (сопротивление от десятков МОм до сотен ТОм, рабочее напряжение 100...400 В).

Переменные резисторы подразделяются на подстроечные (сопротивление изменяется при регулировке электрических ре жимов цепи) и регулировочные (со­противление изменяется во время функционирования аппаратуры, более 5000 циклов).

В зависимости от изменения со­противления при изменении угла поворота подвижной части перемен­ные резисторы имеют линейную ха­рактеристику А и нелинейную: логарифмическую Б и антилогарифмическую В, специальные ха­рактеристики типа Г, Д (рис.1.1).

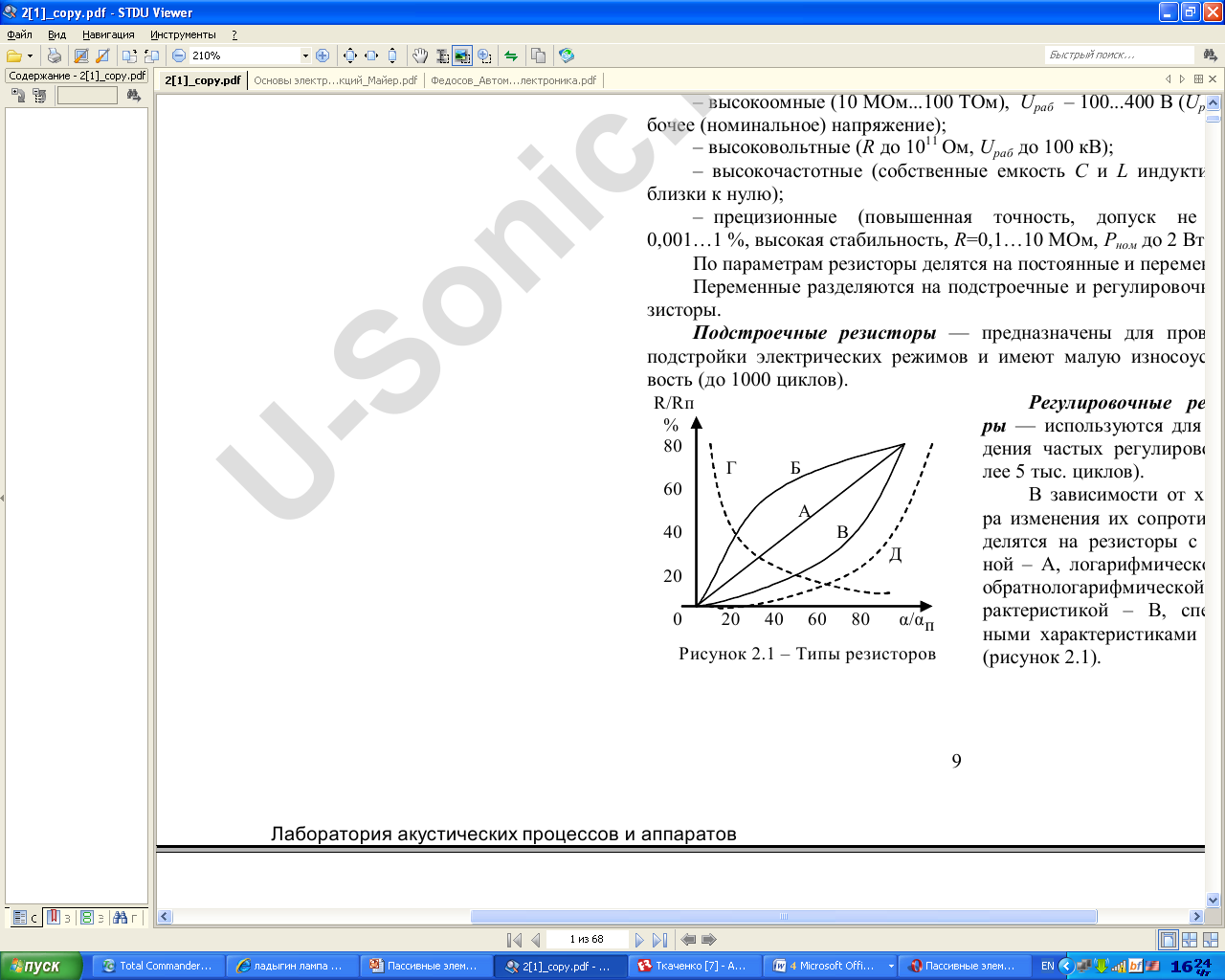

Рисунок 1.1- Зависимость относительного изменения сопротивления резистора от угла поворота подвижной части

К специальным резисторам отно­сятся:

а) варисторы — сопротивление зависит от напряженности электри­ческого поля;

б) терморезисторы — сопротивле­ние зависит от температуры;

в) фоторезисторы — сопротивление зависит от освещения резистора;

г) магниторезисторы — сопротив­ление зависит от магнитного поля.

Условно-графическое обозначение резисторов приведено на рис.1.2

Рисунок 1.2 - Условное обозначение резисторов: a — постоянные, б — подстроечные, в — переменные, г — терморезисторы, д — варисторы



По эксплуатационным характеристикам резисторы могут быть термостойкими, влагостойкими, вибро- и ударопрочными, высоконадежными.

В зависимости от вида проводя­щего резистивного элемента рези­сторы бывают проволочные и не­проволочные. В проволочных резисторах токопроводящим элементом является намотанная на каркас проволока, изготовленная из материалов с высоким удельным электрическим сопротивлением. Наибольшее примене­ние нашли непроволочные резисто­ры, которые в свою очередь подразделяются на пленочные и объемные. Пленочные и объемные резисторы обладают меньшими соб­ственной емкостью, индуктивностью и значительно дешевле про­волочных.

Резистор наряду с активным сопротивлением обладает экви­валентной емкостью С и индуктивностью L (рис. 1.3).

Рисунок 1.3 – Эквивалентные схемы резисторов



Индуктивность резистора определяется его размерами и размерами выводов, составляет примерно 3х10-9 Гн/см. Емкость резистора появляется между его различными участками, а также определяется конструкцией выводов и их размерами. У малогаба­ритных резисторов емкость невелика и составляет десятые доли пФ. Переменные резисторы обладают значительно большими емкостями и индуктивностями, чем постоянные. Наличие емкости и индуктивности вызывает появление реактивной составляющей полного сопротивления, которая приводит к изменению активной составляющей сопротивления. У проволочных резисторов с уве­личением рабочей частоты изменяется сопротивление за счет по­верхностного эффекта.

При длительном сроке эксплуатации происходит старение резисторов, что приводит к изменению их сопротивления. Старе­ние зависит от физической природы резистивного элемента. Ему наиболее подвержены композиционные резисторы и меньше всего металлопленочные. Стабильность сопротивления резисторов во времени характеризуется коэффициентом старения



где t — время; R0 — сопротивление резистора непосредственно после изготовления. Коэффициент старения резисторов суще­ственно изменяется от партии к партии. Поэтому в технических условиях (ТУ) указывают коэффициент значительно меньший, чем у большей части резисторов.

Например, сопротивление С2-6 может измениться до 20 % после 15 тыс. часов эксплуатации.



К основным параметрам резисторов относятся:



1. Номинальное сопротивление и его допустимое отклонение.

Под номинальным сопротивлением понимают значение сопротивления, на которое рассчитан резистор и которое указывается на резисторе или в сопроводительной документации. Выпускаются резисторы по стандартным шкалам номинальных значений с регламентированными классами точности. Класс точности резисторов определяется относительным отклонением от номинала в процентах. Основная единица измерения сопротивления резисторов – Ом и кратные ей в сторону увеличения : килоом - КОм (множитель 103 или буква Е), мегаом (106 или М), гигаом (109 или Г), тераом (1012 или Т).

Различают шесть рядов сопротивлений: Е6, Е12, Е24, Е48, Е96, Е192 (табл. 1.1).Число указывает на число номиналов в ряде. Классы точности резисторов также стандартизованы и находятся в пределах от ±0,001% до ±20%, наиболее употребительны классы ±5 – 10%.

Таблица 1.1 - Числовые коэффициенты первых трех рядов номиналов сопротивлений

Е6 Е12 Е24   Е6 Е12 Е24
±20% ±10% ±5%   ±20% ±10% ±5%
1,0 1,0 1,0 3,3 3,3 3,3
_ - 1,1 - - 3,6
- 1,2 1,2 - 3,9 3,9
- - 1,3 - - 4,3
1,5 1,5 1,5 4,7 4,7 4,7
_ - 1,6 - - 5,1
- 1,8 1,8 - 5,6 5,6
- - 2,0 - - 6,2
2,2 2,2 2,2 6,8 6,8 6,8
- - 2,4 - - 7,5
- 2,7 2,7 - 8,2 8,2
- _ 3,0 -   9,1



2. Номинальная мощность рассеивания. Под номинальной мощностью рассеивания понимают максимально допустимую мощность, которую резистор может рассеивать при длительной электрической нагрузке в нормальных условиях без изменения электрических параметров выше норм, указанных в технических условиях на него. Промышленность выпускает резисторы с номинальными мощностями рассеивания от 0,001 до 500 Вт. Значения мощностей стандартизированы, наиболее часто используются в электронных схемах резисторы мощностью 0,125 –0,25 –0,5 –1 –2 Вт.

3. Предельное рабочее напряжение. Под предельным рабочим напряжением понимают максимально допустимое напряжение, приложенное к выводам резистора, которое не вызывает превышения норм технических условий на электрические параметры.



4. Температурный коэффициент сопротивления (ТКС). Этот параметр характеризует относительное изменение сопротивления резистора при изменении температуры окружающей среды на 1°С и выражается в 1/°С.



где ΔR - абсолютное изменение сопротивления резистора (Ом) под влиянием температуры, R0 - сопротивление резистора (Ом) при нормальной температуре t0.



5. Уровень собственных шумов. Шум представляет собой переменную составляющую, накладываемую на постоянный уровень напряжения резистора, что создает помехи для прохождения сигнала и ограничивает чувствительность приемных трактов электронной аппаратуры. Собственные шумы резисторов имеют двоякую природу: это так называемые «тепловые» и «токовые» шумы. В переменных резисторах наблюдаются шумы, вызванные изменением сопротивления контактной пары за счет меняющегося во времени давления между контактами.
