Организация ТО и ремонтов машин
В эксплуатационных организациях система ТО и ремонтов реализуется через годовые планы и месячные план графики ТО и ремонтов для всего парка машин. Годовым планом определяется число планируемых ТО и ремонтов каждой машины. Исходными данными для разработки годового плана являются: фактическая наработка с начала эксплуатации и планируемая наработка на расчетный год в часах для каждой машины, а также регламентированная периодичность выполнения ТО и ремонтов.
В годовом плане определяется месяц постановки в капитальный ремонт машин, выработавших плановый ресурс.
В месячных планах-графиках указываются даты выполнения ТО, а также продолжительность пребывания в текущем или капитальном ремонте по дням для каждой машины.
Количество ТО и ремонтов каждого вида на планируемый год для каждой машины определяется по формуле:
(6.1)
где Нф - фактическая наработка машины на начало планируемого года со времени проведения последнего аналогичного ТО или ремонта (определяется как разность между наработкой машины с начала эксплуатации или после капитального ремонта на начало планируемого года и ее наработкой на день последнего аналогичного ТО или ремонта предшествующего года);
Нпл - наработка на планируемый год;
Tтор - периодичность выполнения соответствующего ТО или ремонта;
kвп - количество ТО и ремонтов более высокого порядка (для капитального ремонта kвп = 0).
Определим количество ТО и ремонтов для погрузчика Амкодор.
Наработка с начала эксплуатации Нф=400 ч.
Плановая наработка погрузчика равна:
Нпл = Тч*kп = 3322,88·0,6 =1993,7 ч.
Капитальный ремонт погрузчика в планируемом году не производится, так как сумма наработки с начала эксплуатации и планируемой наработки на расчетный год меньше периодичности его проведения:
Кк = (400+ 1993,7) / 6000 – 0 = 0.
Наработка после последнего текущего ремонта на начало расчетного года с учетом того что капитальный ремонт не проводится составит:
Нф=400.
Ктр=(400+1993,7)/1000-0=2
Наработка после последнего ТО-2 в предшествующем году на начало расчетного года равна:
Нто2 =400– 250 = 150 ч
Тогда
Кто2 = (150+ 1993,7) / 250-(0+2)= 7.
Наработка после последнего ТО-1 на начало расчетного года равна:
НТО-1=150-3*50=0 ч.
Кто1= (0+ 1993,7) / 50-(0+2+7) = 30.
Аналогично производим расчет для остальных машин участка 1. Результаты расчеты представлены в таблице 6.1.
Таблица 6.1 – Количество ТО и ремонтов
Машина | Тг | Кп | Нпл | ТО-1 | ТО-2 | ТР | КР | Нкр | ККР | Нтр | КТР | Нто2 | КТО-2 | Нто1 | КТО-1 | Ннг |
Погрузчик | 3322,88 | 0,6 | 1993,7 | 2393,7 | ||||||||||||
Автосамосвал | 3534,00 | 0,8 | 2827,2 | 3227,2 | ||||||||||||
3534,00 | 0,8 | 2827,2 | 3397,2 | |||||||||||||
3534,00 | 0,8 | 2827,2 | 3567,2 | |||||||||||||
3534,00 | 0,8 | 2827,2 | 3737,2 | |||||||||||||
3534,00 | 0,8 | 2827,2 | 3907,2 | |||||||||||||
3534,00 | 0,8 | 2827,2 | 4077,2 | |||||||||||||
3534,00 | 0,8 | 2827,2 | 4247,2 | |||||||||||||
3534,00 | 0,8 | 2827,2 | 4417,2 | |||||||||||||
3534,00 | 0,8 | 2827,2 | 4587,2 | |||||||||||||
итого ремонтов | ||||||||||||||||
Скрепер | 3196,16 | 0,74 | 2365,2 | 2765,2 | ||||||||||||
3196,16 | 0,74 | 2365,2 | 2935,2 | |||||||||||||
3196,16 | 0,74 | 2365,2 | 3105,2 | |||||||||||||
3196,16 | 0,74 | 2365,2 | 3275,2 | |||||||||||||
3196,16 | 0,74 | 2365,2 | 3445,2 | |||||||||||||
3196,16 | 0,74 | 2365,2 | 3615,2 | |||||||||||||
3196,16 | 0,74 | 2365,2 | 3785,2 | |||||||||||||
3196,16 | 0,74 | 2365,2 | 3955,2 | |||||||||||||
3196,16 | 0,74 | 2365,2 | 4125,2 | |||||||||||||
3196,16 | 0,74 | 2365,2 | 4295,2 | |||||||||||||
3196,16 | 0,74 | 2365,2 | 4465,2 | |||||||||||||
3196,16 | 0,74 | 2365,2 | 4635,2 | |||||||||||||
3196,16 | 0,74 | 2365,2 | 4805,2 | |||||||||||||
итого ремонтов | ||||||||||||||||
Бульдозер | 3505,90 | 0,7 | 2454,1 | 2854,1 | ||||||||||||
3505,90 | 0,7 | 2454,1 | 3024,1 | |||||||||||||
3505,90 | 0,7 | 2454,1 | 3194,1 | |||||||||||||
итого ремонтов | ||||||||||||||||
Автогрейдер | 3182,00 | 0,7 | 2227,4 | 2627,4 | ||||||||||||
Каток МоАЗ-6442 | 3196,00 | 0,55 | 1757,8 | 2157,8 | ||||||||||||
3196,00 | 0,55 | 1757,8 | 2157,8 | 2,00 |
Для остальных машин принимаем результаты расчета согласно распечатки по программе optimization (приложение А).
7 Разработка годового плана ТО и ремонтов
В годовом плане ТО и ремонтов месяц проведения капитального ремонта машины определять не будем, т.к. в планируемом году КР не выполняются.
План-график ТО и ремонтов СДМ будем строить на июль 2011 г.
План-график ТО и ремонтов для погрузчика АМКОДОР строится по следующей методике:
Определяем общее количество рабочих дней за год:
Др = (Дк – Дп)*Ктн, (7.1)
где Дк = 365 – количество дней в году;
Дп = 141 – число дней перерывов в году;
Ктн = 0,75 – коэффициент техн. использования;
Определяем количество рабочих месяцев в год погрузчика:
Др = (365 – 141)*0,88 = 197,12 дней.
Кмраб = Др/Кдм. (7.2)
где Кдм = 23 – число рабочих дней в месяц погрузчика.
Кмраб = 197,12/23 = 8,6 мес.
Средняя наработка машины в день:
tср = Нпл/Др , (7.3)
где Нпл = 1993,7 – планируемая годовая наработка погрузчика.
tср = Нпл/Др = 1993,7/197,12 = 10,1 ч.
Наработка, планируемая на месяц:
Нпл.м = tср*Кдм, (7.4)
Нпл.м = 10,1*23 = 232,3 ч.
Определяем фактическую наработку на начало месяца с начало эксплуатации:
Нф.м = Н + Нпл.м*(К – 1), (7.5)
где Н = 400 час – наработка машины с начала года.
К = 7– номер месяца.
Нф.м = 400+232,6*(7 – 1) =1793,8 ч.
Фактическая наработка на начало месяца со времени проведения последнего текущего ремонта:
Hф.тр = Нф.м – Мтр *Ттор, (7.6)
где Мтр – количество текущих ремонтов проведенных с начала эксплуатации.
Hф.тр =1793,8– 1000 = 793,8 ч.
В месячных планах-графиках порядковый рабочий день месяца Dтор, в котором начинается ремонт или техническое обслуживание, определяется по формуле:
Дтор = (n*Ттор – Нф.тр)/tср+1 (7.7)
где n – порядковый номер планируемого обслуживания (для ремонтов и
технических обслуживаний, имеющих периодичность,
превышающую планируемую месячную наработку n = 1);
Нф.тр – фактическая наработка погрузчика на начало июля исходя из
того, что погрузчик начал работать с начала года;
Ттор – периодичность выполнения соответствующего ТО или
ремонта, по которому производится расчет.
Определим порядковый рабочий день месяца, в котором начнется ТР:
Дтор = (1*1000 – 793,8)/ 10,1+1 = 21
Фактическая наработка на начало месяца со времени проведения последнего ТО-2:
Hф.то2 = Нф.м – Мто2*Ттор, (7.8)
где Мто2 – количество ТО-2 проведенных с начала эксплуатации.
Hф.то2 =1793,8 – 7*250 =43,8 ч.
Определим порядковый рабочий день месяца в котором начнется ТО-2:
Дтор = (n*Ттор – Нф.то2)/tср+1 = (1*250 –43,8)/ 10,1+1 = 21. (7.9)
Фактическая наработка на начало месяца со времени проведения последнего ТО-1:
Hф.то1 = Нф.м – Мто1*Ттор, (7.10)
где Мто1 – количество ТО-1 проведенных с начала эксплуатации.
Hф.то1 = 1793,8 – 36*50= 93,8 ч.
Определим порядковый рабочий день месяца в котором начнется ТО-1:
Дтор = (n*Ттор – Нф.то1)/tср +1 = (2*50 –93,8)/10,1 +1 =2.
Расчет план-графика выполняем для каждой машины результат сводим в таблицу 7.1(ввиду большого количества машин предоставляем результаты только для одной машины каждого вида) .

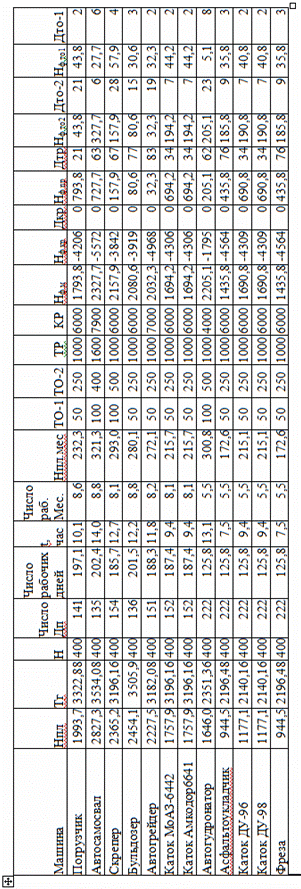

Таблица 7.1 – Результаты расчета план-графика. |
Построим план-график по результатам расчета для машин занятых на строительстве дорожного полотна по варианту 7 в таблице 7.2.
Таблица 7.2 - План-график ТО и ремонтов
Машина | Число месяца | ||||||||||||||||||||||||||||||
Погрузчик | ТО-1 | ТО-1 | ТО-1 | ТР | ТР | ТР | ТР | ТР | ТР | ||||||||||||||||||||||
Автосамосвал | ТО-1 | ТО-2 | ТО-1 | ТО-1 | |||||||||||||||||||||||||||
Скрепер | ТО-1 | ТО1 | ТО1 | ТО2 | |||||||||||||||||||||||||||
Толкач | ТО1 | ТО1 | ТО-2 | ТО1 | ТО1 | ТО1 | |||||||||||||||||||||||||
Автогрейдер | ТО1 | ТО1 | ТО1 | ТО-2 | ТО1 | ТО1 | |||||||||||||||||||||||||
Каток | ТО1 | ТО2 | ТО1 | ТО1 | ТО1 | ТО1 |
