Заклепочные соединения.

Заклепочный шов образуют заклепки и склепываемые детали (в большинстве случаев листовой материал). Заклепки изготавливают из пластичных материалов: Ст О, Ст 2, Ст 3; А1 и Сu - сплавов.

Достоинства заклепочных соединений:

1) Высокая надежность соединения;

2) Удобство и надежность контроля качества шва;

3) Хорошая сопротивляемость вибрационным и ударным нагрузкам.

Недостатки:

1) Высокая стоимость:

2) Большой расход материала;

3) Шум при клепке.

Применение:

1) В конструкциях, воспринимающих значительные вибрационные и ударные нагрузки;

2) В конструкциях из несвариваемых материалов;

3) В соединениях окончательно обработанных деталей, где не допустимо применение сварки.

Расчет заклепочных соединений при осевом нагружении Допущения:

1) Силы трения на стыке детален не учитываются, считается, что вся нагрузка передается только заклепками;

2) Расчетный диаметр заклепки равен диаметру отверстия под заклепку;

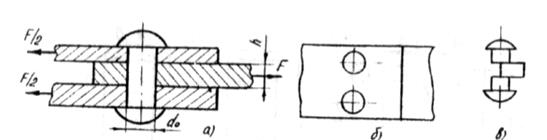

3) Нагрузка между заклепками распределяется равномерно (Рисунок 98).

Заклепки рассчитываются на срез (Рисунок 98 ).

Рис 98.
