Соотношение между пиковыми и среднеквадратическими значениями
Действующее значение тока Iд – это среднеквадратичное значение за период переменного тока.
Iд = √ (i²) ср = √ (Sср.²/T) ,
где Т период частоты сигнала.
Действующее значение переменного тока выбрано в качестве главной характеристики на том основании, что действие электрического тока в ряде случаев пропорционально квадрату тока или напряжения, например, тепловое действие, механическое взаимодействие прямого и обратного провода, взаимодействие заряженных пластин и т.д. Для косинусоидального тока квадрат площади за период равен,
S² = 0∫Т I²m cos² ωt dωt = I²m π.
Среднеквадратическое значениями значение косинусоидального тока равно,
Iср.кв. = √ I²mπ /2π × = Im/√2 = 0,707Im.

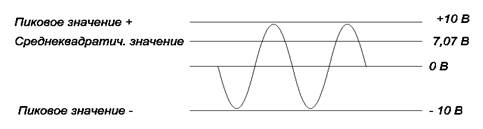

Среднеквадратическое значение сигнала переменного тока зависит от его формы. Так, среднеквадратическое значение синусоидального сигнала составляет 0,707 его пикового значения (амплитуды). Это справедливо только для синусоидального сигнала. Например, если амплитуда синусоидального сигналаU= 10 В, то его среднеквадратическое значение составит Iср.кв = 0,707 ×Um = 0,707 × 10 = 7,07 В Из соотношения Ucp.KB. = 0,707 ×Um, Um = 1/0,707 = 1,414 Ucp.KB
Рис.2.4
