Диэлектрики и проводники в электростатическом поле
Вещество, внесенное в электрическое поле, может существенно изменить его. Это связано с тем, что вещество состоит из заряженных частиц. В отсутствие внешнего поля частицы распределяются внутри вещества так, что создаваемое ими электрическое поле, в среднем, равно нулю. При наличии внешнего поля происходит перераспределение заряженных частиц, и в веществе возникает собственное электрическое поле. Полное электрическое поле складывается в соответствии с принципом суперпозиции из внешнего поля и внутреннего поля , создаваемого заряженными частицами вещества.
Вещество многообразно по своим электрическим свойствам. Наиболее широкие классы вещества составляют проводники и диэлектрики.
Основная особенность проводников - наличие свободных зарядов (электронов), которые участвуют в тепловом движении и могут перемещаться по всему объему проводника. Типичные проводники - металлы.

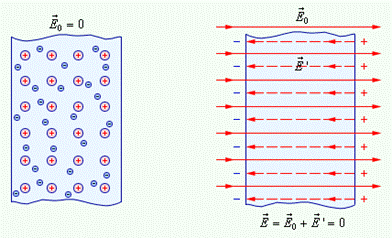

В отсутствие внешнего поля в любом элементе объема проводника отрицательный свободный заряд компенсируется положительным зарядом ионной решетки. В проводнике, внесенном в электрическое поле, происходит перераспределение свободных зарядов, в результате чего на поверхности проводника возникают нескомпенсированные положительные и отрицательные заряды (рис. 11.1). Этот процесс называют электростатической индукцией, а появившиеся на поверхности проводника заряды – индукционными зарядами.
Рис. 11.1 |
Индукционные заряды создают свое собственное поле , которое компенсирует внешнее поле во всем объеме проводника, при этом внутри проводника поле .
Полное электростатическое поле внутри проводника равно нулю, а потенциалы во всех точках одинаковы и равны потенциалу на поверхности проводника.
Все внутренние области проводника, внесенного в электрическое поле, остаются электронейтральными. Если удалить некоторый объем, выделенный внутри проводника, и образовать пустую полость, то электрическое поле внутри полости будет равно нулю. На этом основана электростатическая защита - чувствительные к электрическому полю приборы для исключения влияния поля помещают в металлические экраны (рис. 11.2).
Рис. 11.2 |
Так как поверхность проводника является эквипотенциальной, силовые линии вектора у поверхности перпендикулярны к ней.
В отличие от проводников, в диэлектриках (изоляторах) нет свободных электрических зарядов. Они состоят из нейтральных атомов или молекул. Заряженные частицы в нейтральном атоме связаны друг с другом и не могут перемещаться под действием электрического поля по всему объему диэлектрика.
При внесении диэлектрика во внешнее электрическое поле в нем возникает некоторое перераспределение зарядов, входящих в состав атомов или молекул. В результате такого перераспределения на поверхности диэлектрического образца появляются избыточные нескомпенсированные связанные заряды. Все заряженные частицы, образующие макроскопические связанные заряды, по-прежнему входят в состав своих атомов.
Связанные заряды создают электрическое поле , которое внутри диэлектрика направлено противоположно вектору напряженности внешнего поля. Этот процесс называется поляризацией диэлектрика. В результате полное электрическое поле внутри диэлектрика оказывается по модулю меньше внешнего поля в раз ( ).
Физическая величина, равная отношению модуля напряженности внешнего электрического поля в вакууме к модулю напряженности полного поля в однородном диэлектрике, называется диэлектрической проницаемостью вещества (или относительной диэлектрической проницаемостью):
.(11.1)
Существует несколько механизмов поляризации диэлектриков. Основными из них являются ориентационная и электронная поляризации. Эти механизмы проявляются главным образом при поляризации газообразных и жидких диэлектриков.
Ориентационная или дипольная поляризация возникает в случае полярных диэлектриков, состоящих из молекул, у которых центры распределения положительных и отрицательных зарядов не совпадают. Такие молекулы представляют собой микроскопические электрические диполи – нейтральную совокупность двух зарядов, равных по модулю и противоположных по знаку, расположенных на некотором расстоянии друг от друга. Дипольным моментом обладает, например, молекула воды, а также молекулы ряда других диэлектриков (H2S, NO2 и т. д.).
При отсутствии внешнего электрического поля оси молекулярных диполей ориентированы хаотично из-за теплового движения, так что на поверхности диэлектрика и в любом элементе объема электрический заряд в среднем равен нулю.

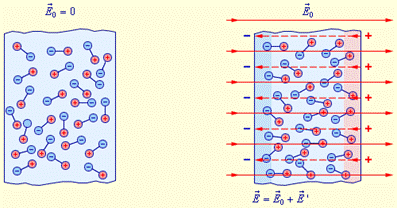

При внесении диэлектрика во внешнее поле возникает частичная ориентация молекулярных диполей. В результате на поверхности диэлектрика появляются нескомпенсированные макроскопические связанные заряды, создающие поле , направленное навстречу внешнему полю (рис. 11.3).
Поляризация полярных диэлектриков сильно зависит от температуры, так как тепловое движение молекул играет роль дезориентирующего фактора.
Электронный или упругий механизм проявляется при поляризации неполярных диэлектриков, молекулы которых не обладают в отсутствие внешнего поля дипольным моментом. Под действием электрического поля молекулы неполярных диэлектриков деформируются – положительные заряды смещаются в направлении вектора , а отрицательные – в противоположном направлении.
Рис. 11.3 |
В результате каждая молекула превращается в электрический диполь, ось которого направлена вдоль внешнего поля. На поверхности диэлектрика появляются нескомпенсированные связанные заряды, создающие свое поле , направленное навстречу внешнему полю . Так происходит поляризация неполярного диэлектрика (рис. 11.4).
Рис. 11.4 |
Деформация неполярных молекул под действием внешнего электрического поля не зависит от их теплового движения, поэтому поляризация неполярного диэлектрика не зависит от температуры.
Примером неполярных молекул могут служить молекулы метана CH4, углекислого газа CO2, кислорода O2, водорода H2 и т.д.
Электрическое поле связанных зарядов, возникающее при поляризации полярных и неполярных диэлектриков, изменяется по модулю прямо пропорционально модулю внешнего поля .
Поляризованность. Напряженность поля в диэлектрике.Как отмечалось ранее, при помещении диэлектрика во внешнее электростатическое поле он поляризуется, т. е. приобретает отличный от нуля дипольный момент. Для количественного описания поляризации диэлектрика пользуются вектором поляризации (поляризованностью),который определяетсякак дипольный момент единицы объема диэлектрика.
Из опыта следует, что для большого класса диэлектриков вектор поляризации линейно зависит от напряженности поля . Если диэлектрик изотропный и напряженность не слишком велика, то
, (11.2)
где - диэлектрическая восприимчивость вещества.
Связь между относительной диэлектрической проницаемостью и диэлектрической восприимчивостью вещества
. (11.3)
Если в однородном диэлектрике с диэлектрической проницаемостью находится точечный заряд , то напряженность поля в некоторой точке диэлектрика, и потенциал в раз меньше, чем в вакууме:
, , (11.4)
Электрическое смещение.Напряженность электростатического поля, согласно (11.4), обратно пропорциональна . Вектор напряженности , переходя через границу диэлектриков, претерпевает скачкообразное изменение, создавая тем самым неудобства при расчете электростатических полей. Поэтому оказалось необходимым характеризовать поле вектором электрического смещения
. (11.5)
Единица электрического смещения - 1 Кл/м2.
Линии вектора могут начинаться и заканчиваться на любых зарядах - свободных и связанных, в то время как линии вектора - только на свободных зарядах.Через области поля, где находятся связанные заряды, линии вектора проходят не прерываясь.
