ПРИБОРЫ ДЛЯ ИЗМЕРЕНИЯ ДАВЛЕНИЯ

Цель работы: изучить принцип действия и устройство приборов давления с упругими чувствительными элементами; ознакомиться с методами и средствами их поверки.

Под давлением в общем случае понимают предел отношения нормальной составляющей силы к площади, на которую действует сила (рис. 1). При равномерном распределении сил давление равно частному от деления нормальной составляющей силы давления на площадь, на которую эта сила действует.

Давление является одним из важнейших параметров химико-технологических процессов. От величины давления зависит протекание технологического процесса. Величина единицы давления зависит от выбранной системы единиц (табл. 1).

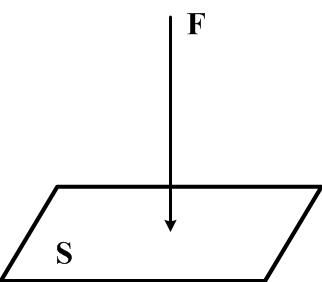

Рис .1. Действие силы к площади

Различают абсолютное и избыточное давление. Абсолютное давление P_а – давление, отсчитанное от абсолютного нуля. Избыточное давление Р_и представляет собой разность между абсолютным давлением P_а и барометрическим давлением Р_б (т.е. давлением воздушного столба земной атмосферы) [1]:

Р_и = Р_а – Р_б

Если абсолютное давление ниже барометрического, то

Р_В = Р_б– Ра,

где P_в – разрежение.

Единицы измерения давления приведены в табл. 1.

Таблица 1
