Манометры с одновитковой трубчатой пружиной



Действие пружинных приборов основано на измерении величины деформации различного вида упругих элементов. Деформация упругого чувствительного элемента преобразуется передаточными механизмами того или иного вида в угловое или линейное перемещение указателя по шкале прибора.

Наиболее широко применяются приборы (манометры, вакуумметры, мановакуумметры и дифманометры) с одновитковой трубчатой пружиной. Основная деталь прибора с одновитковой трубчатой пружиной – согнутая по дуге окружности трубка эллиптического или плоскоовального сечения (рис. 4). Одним концом трубка заделана в держатель, оканчивающийся ниппелем с резьбой для присоединения к полости, в которой измеряется давление. Внутри держателя есть канал, соединяющийся с внутренней полостью трубки (рис. 4).

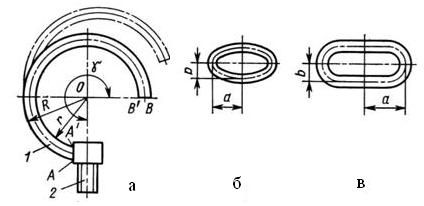

Рис .4. Схема трубчатой пружины (а) и ее

эллипти­ческое (б), плоскоовальное (в) поперечные сечения:

1 – трубка; 2 – держатель



Если в трубку подать жидкость, газ или пар под избыточным давлением, то кривизна трубки уменьшится, и она распрямляется; при создании разрежения внутри трубки кривизна ее возрастает, и трубка скручивается. Так как один конец трубки закреплен, то при изменении кривизны трубки ее свободный конец перемещается по траектории, близкой к прямой, и при этом воздействует на передаточный механизм, который поворачивает стрелку показывающего прибора. Свойство изогнутой трубки некруглого сечения изменять величину изгиба при изменении давления в ее полости, является следствием изменения формы сечения. Под действием измеряемого давления внутри трубки эллиптическое или плоскоовальное сечение, деформируясь под действием силы



F = P·S,



где S – площадь воздействия давления, приближается к круговому сечению (малая ось эллипса или овала увеличивается, а большая –уменьшается) [1].
