Описание экспериментальной установки

1. Подать сжатый воздух к стенду поворотом маховичка вентиля 1 против часовой стрелки. Очистка воздуха осуществляется фильтром 2 (рис. 9).

2. Плавно поворачивая маховичок редуктора 3 по часовой стрелке, установить давление, соответствующее первой поверяемой числовой отметке шкалы прибора.

3. Записать показания поверяемого прибора 4 и образцового манометра 5 в таблицу результатов поверки.

4. Повторить операции 2 и 3 на других поверяемых числовых отметках шкалы прибора.

5. Выдержать поверяемый прибор под давлением, равным верхнему пределу измерений, в течение пяти минут.

6. Продолжить поверку на тех же числовых отметках шкалы поверяемого прибора, но при плавном понижении давления (обратный ход). Понижение давления достигается поворотом маховичка редуктора 3 против часовой стрелки.

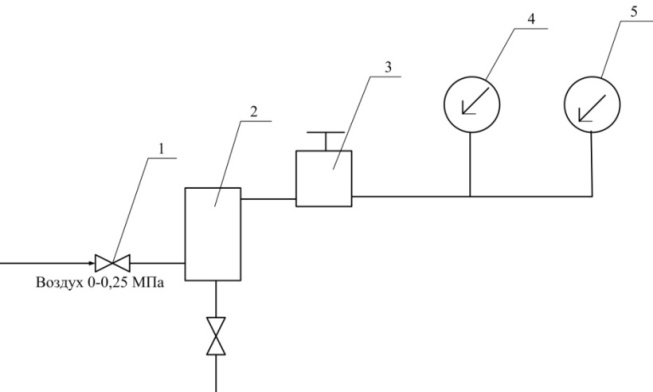

Рис. 9. Пневматический стенд для поверки манометров

7. После проведения поверки выключить питание стенда сжатым воздухом поворотом маховичка вентиля 1 по часовой стрелке.
