Классификация пружинных приборов для измерения давления по типу чувствительного элемента

По виду упругого чувствительного элемента (рис.3) пружинные приборы делятся на следующие группы [1]:

1) приборы с трубчатой пружиной, или собственно пружинные (рис. 3а, б);

2) мембранные приборы, у которых упругим элементом служит мембрана (рис. 3в), анероидная или мембранная коробка (рис. 3г, д), блок анероидных или мембранных коробок (рис. 3е, ж);

3) пружинно-мембранные с гибкой мембраной (рис. 3з);

4) приборы с упругой гармониковой мембраной (сильфоном) (рис. 3к);

5) пружинно-сильфонные (рис. 3и).

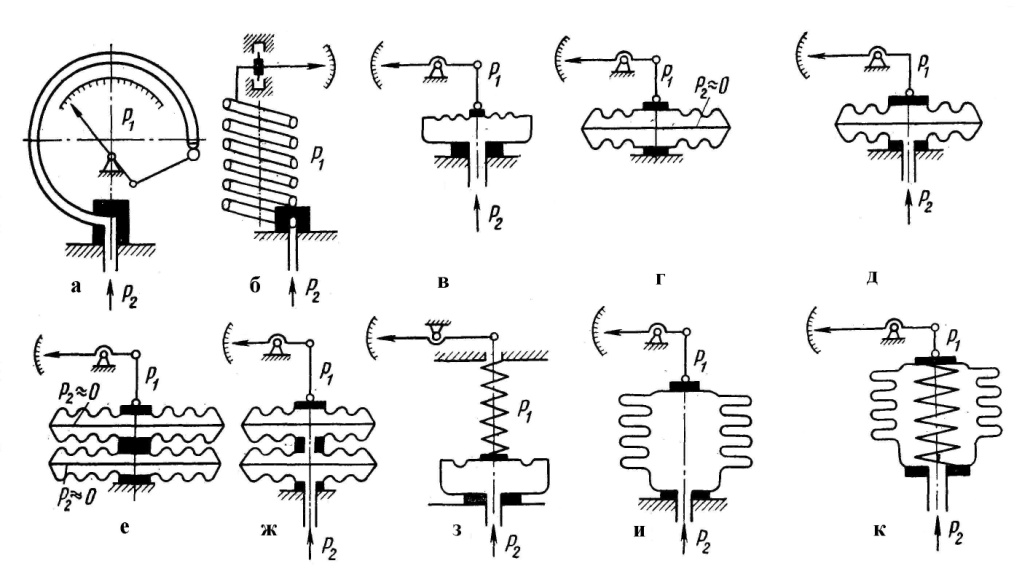

Рис. 3. Виды упругих чувствительных элементов
