Редактирование опции Свойства

Для входа в режим определения свойств детали щелкните правой клавишей мыши в любом пустом месте окна модели. Из контекстного меню выполните команду Свойства (рисунок 35).

Рисунок 35 – Выбор команды «Свойства»

Введите обозначение и наименование детали, определите ее цвет (рисунок 36).

Рисунок 36 – Задание свойств в строке параметров

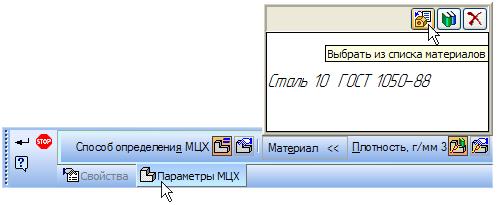

Для определения материала, из которого изготовлена деталь, откройте закладку Параметры МЦХ. На панели Наименование материала нажмите кнопку Выбрать из списка материалов. По умолчанию система предлагает Сталь 10. Если нужна другая марка, то следует выбрать из списка материалов, как показано на рисунке 37.

Рисунок 37 – Выбор материала вала

В окне Плотность материалов раскройте "ветвь" Стали и укажите марку материала (рисунок 38).

Рисунок 38 – Плотность материала

Для выхода из режима определения свойств детали нажмите кнопку Создать объект.
