Создание канавок

Построение канавок для выхода резьбонарезного инструмента, шлифовальных кругов, для установки уплотнительных колец и т.д. выполняется с помощью специальной Библиотеки канавок. Доступ к библиотекам осуществляется с помощью Менеджера библиотек.

Нажмите кнопку Менеджер библиотек на панели Стандартная. В нижней части экрана откроется окно Менеджера библиотек.

Откройте папку Машиностроение в окне слева. В окне справа откроется список библиотек, хранящихся в этой папке.

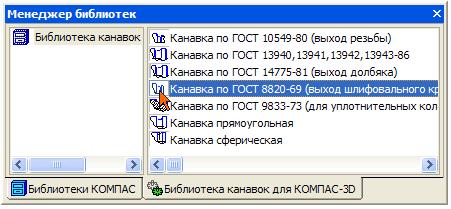

Для подключения библиотеки щелкните мышью в пустом прямоугольнике слева от названия Библиотека канавок для КОМПАС-3D (рисунок 19). В окне справа откроется список команд библиотеки.

Рисунок 19 – Менеджер библиотек

Выполните двойной щелчок мышью на команде Канавка по ГОСТ 8820-69 (выход шлифовального круга) (рисунок 20).

Рисунок 20 – Выбор канавки

В окне модели укажите цилиндрическую грань, на которой нужно построить канавку (рисунок 21).

Рисунок 21 – Указание цилиндрической грани для построения канавки

Подтвердите выбор типа поверхности (рисунок 22). Геометрические параметры канавки определяются автоматически в зависимости от диаметра указанной цилиндрической грани.

Рисунок 22 – Сообщение библиотеки

Для определения положения канавки нажмите кнопку Указать грань (рисунок 23).

Рисунок 23 – Указание грани

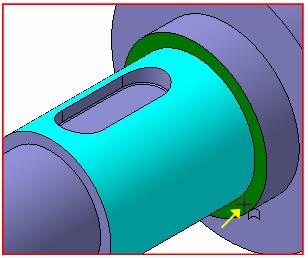

На модели укажите плоскую базовую грань, которая будет определять положение канавки (рисунок 24).

Рисунок 24 – Выбор плоской базовой грани

Нажмите кнопку Создать объект – система выполнит построение канавки (рисунок 25).

Рисунок 25 – Фрагмент вала с канавкой

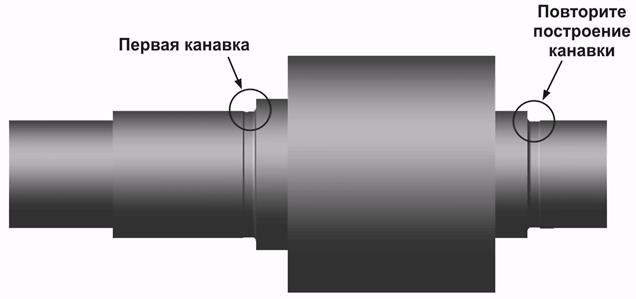

Постройте такую же канавку на правой цилиндрической поверхности (рисунок 26).

Рисунок 26 – Модель вала с канавками

Закройте окно Менеджера библиотек. Для этого нажмите кнопку Менеджер библиотек еще раз.
