Создание центровых отверстий

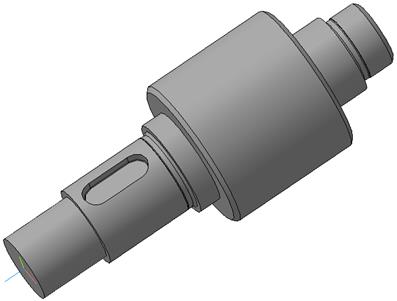

Укажите плоскую грань на торце детали (рисунок 27).

Рисунок 27 – Выбор плоскости для построения центрового отверстия

Нажмите кнопку Отверстие на панели Редактирование детали (рисунок 28а). В окне Библиотеки отверстий откройте папку Центровые отверстия и укажите отверстие Форма А, для которого в таблице параметров задайте диаметр отверстия Ø4 мм, глубину конической части l1, равную 3,9 мм, и глубину цилиндрического участка l, равную 5 мм(рисунок 28б). Нажмите кнопку Создать объект. Система выполнит построение центрового отверстия.

а б

Рисунок 28 – Выбор формы отверстия из библиотеки

Повторите построение центрового отверстия на противоположном торце вала.

На трех круглых ребрах (указаны стрелками) постройте фаски длиной 1,6 мм под углом 45 градусов (рисунок 29).

Рисунок 29 – Указание ребер для построения фасок

Нажмите кнопку Перестроить на панели Вид. Нажмите кнопку Сохранить на панели Стандартная. Закройте окно документа.
