Выбор формата

Для создания ассоциативного чертежа выберите из меню кнопки Создать новый документ – Чертеж. Формат А4 замените на А3.

Изменить формат можно двумя способами: с помощью Менеджера библиотек и изменяя параметры чертежа нажатием правой клавиши мыши. В более ранних версиях КОМПАСа не работает Менеджер библиотек. Поэтому изменение параметров выполнялось только вторым способом.

Первый способ представлен на рисунке 41а.

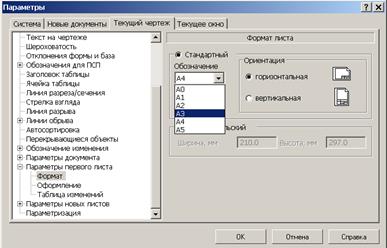

Щелкните на поле формата правой клавишей мыши и выберите опцию Параметры текущего чертежа. В окне Параметры выберите Параметры первого листа – Формат. Назначьте нужный формат и ориентацию (рисунок 41б).

а б

Рисунок 41 – Выбор параметров текущего чертежа

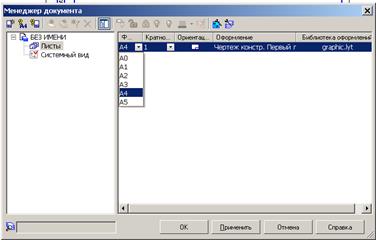

По второму способу на стандартной панели нужно выбрать Менеджер документа, в открывшемся окне выбирать нужный формат и ориентацию (рисунок 42).

Рисунок 42 – Менеджер документа
