Создание ассоциативных видов

Если модель не очень сложная, для создания ее чертежа можно использовать команду построения стандартных видов. Она позволяет сразу получить весь необходимый набор проекций, в том числе изометрическую.

Кнопки для вызова команд создания ассоциативных видов находятся на инструментальной панели. Панель Ассоциативные Видыпредставлена на рисунке 43.

Доступно создание следующих видов:

– стандартный вид (спереди, сзади, сверху, снизу, справа, слева),

– произвольный вид (вид произвольной модели в произвольной ориентации),

– проекционный вид (вид по направлению, указанному относительно другого вида),

– вид по стрелке,

– разрез/сечение (простой, ступенчатый, ломаный),

– выносной элемент,

– местный вид,

– местный разрез.

Рисунок 43 – Выбор главного вида для ассоциативного чертежа

Стандартные и проекционные виды автоматически строятся в проекционной связи. Все виды связаны с моделью: изменения в модели приводят к изменению изображения в ассоциативном виде. В строке параметров выберите Главный вид (рисунок 44), затем выберите Схему видов, укажите нужное количество видов (рисунок 45).

Рисунок 44 – Строка параметров при создании ассоциативного чертежа

При выборе схемы видов ограничьтесь двумя: главный и слева.

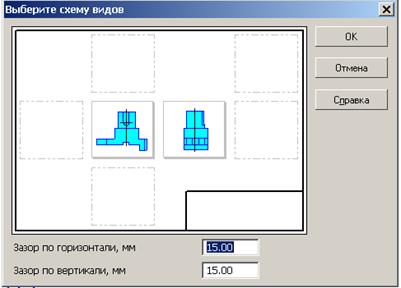

Рисунок 45 – Выбор схемы видов

Вид слева необходим для построения местных разрезов (рисунок 46).

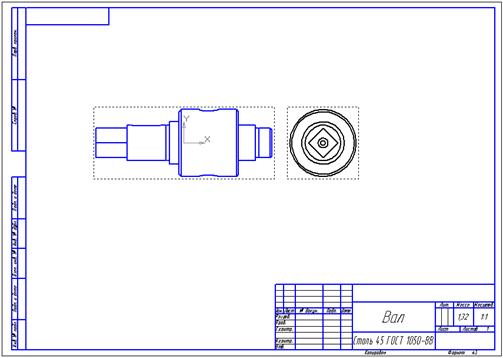

Рисунок 46 – Размещение на формате

Создав в чертеже стандартные или произвольные виды, приступают к построению на их основе проекционных видов, разрезов, сечений, выносных элементов, местных видов и местных разрезов.
