Создание местного разреза

На чертеже вала окружностью или эллипсом ограничивают место местного разреза, как на рисунке 47.

Обязательно следует проверить, является ли вид Текущим!!! (если вид является текущем, то линии основного контура отображаются синим цветом).

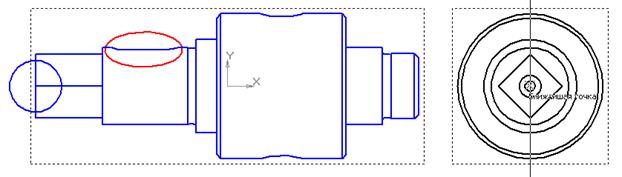

Рисунок 47 – Эскизы местных разрезов

На инструментальной панели Ассоциативные виды выберите команду Местный разрез (рисунок 48).

Рисунок 48 – Команда «Местный разрез»

Курсором укажите сначала на эллипс, он подсветится красным цветом. После этого компьютер попросит указать, где проходит секущая плоскость для местного разреза. Плоскость проходит через центр вида слева. Таким же способом создайте местный разрез для центрового отверстия.

Результат выполнения местных разрезов представлен на рисунке 49.

Рисунок 49 – Результат выполнения местных разрезов
