Эффект близости

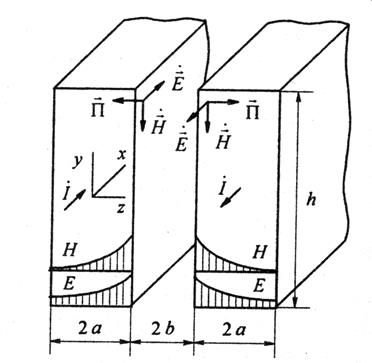

По двум параллельно расположенным плоским шинам протекают одинаковые токи. Токи изменяются во времени синусоидально.

Вне шин напряженность магнитного поля можно считать равной нулю, т.к. магнитные потоки, созданные обеими шинами, компенсируются. Между шинами поле считается плоско – параллельным. В области между шинами напряженность магнитного поля равна:

Близко расположенные шины влияют друг на друга. Происходит перераспределение напряженности электрического и магнитного поля по сечению шины. Это явление называется эффектом близости.

Если токи текут в разных направлениях, то плотность тока будет наибольшей в частях сечений, наиболее близких друг к другу. Если токи текут в одном направлении, то диаграмму необходимо зеркально отобразить. Максимум будет не на внутренней поверхности, а не наружной.

Комплексное сопротивление будет состоять из внутреннего сопротивления двух шин и сопротивления потоков рассеяния между ними

Если контур высокой частоты приблизить к поверхности, возникает индукционный ток. Поверхность повторяет форму индуктора. Ток индуктора и индукционный ток находятся в противофазе. На поверхности тела возникает нагрев. Данная методика используется при поверхностной закалке стальных изделий сложной формы.
