Перехресне регулювання температури та рівня в кубовій частині колони

Такий принцип регулювання використовують тоді, коли підлягають розділенню висококонцентровані рідини, причому температура кипіння кубової рідини достатньо близька до дистиляту.

Принцип регулювання грунтується на тому, що рівень кубової рідини змінюється залежно від температури в нижній частині колони. Причому рівень кубової рідини стабілізується зміною витрати теплоносія, який надходить на кип'ятильник 4, а температура - зміною витрати кубової рідини (рис. 7.6).

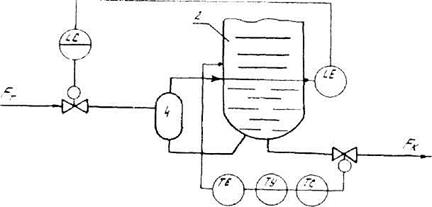

Рис. 7.6 Схема перехресного регулювання температури та рівня
