Регулювання концентрацією в кубі колони за різницею температур кипіння свіжого розчину та еталонної рідини

При розділенні багатокомпонентних сумішей часто використовують принцип регулювання за різницею температур кипіння свіжого розчину та еталонної рідини кубового залишку заданого складу. Останній конденсується в спеціальній камері конденсації 5, в якій розмішується термопара. Друга термопара вимірює температуру кипіння рідини в колоні. Термопари з'єднані диференціально, а різниця їх термоЕРС подається на регулятор Кп (рис. 7.3). Допоміжною координатою може бути витрата теплоносія Рт.

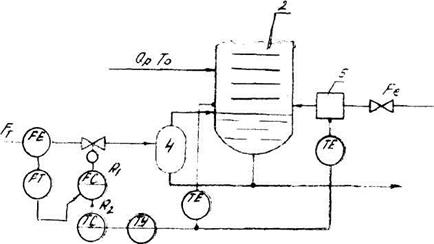

Рис. 7.3 Схема регулювання складом цільового компонента за різницею температури кубового залишку та еталонної рідини
