СУДНОВІ СИСТЕМИ: ПРИЗНАЧЕННЯ, КЛАСИФІКАЦІЯ СХЕМИ. ЧАСТЬ 2

На гражданских судах обычно предусматривают:

1. трюмные системы —

- осушительная для повседневного удаления воды (конденсат, протечки, остатки воды после работы водоотливной, балластной, пожарной систем), скапливающейся в нижних частях корпуса судна при нормальных условиях эксплуатации,

- водоотливная для удаления из корпуса больших количеств воды, попавшей в результате аварии,

- перепускная для перепуска и спуска воды из помещений, в которых нет осушительных или водоотливных средств, в соседние и нижние помещения,

- нефтесодержащих трюмных вод для сбора и последующей очистки этих вод перед откачкой за борт или для передачи в береговые емкости-сборники;

2. балластные системы –

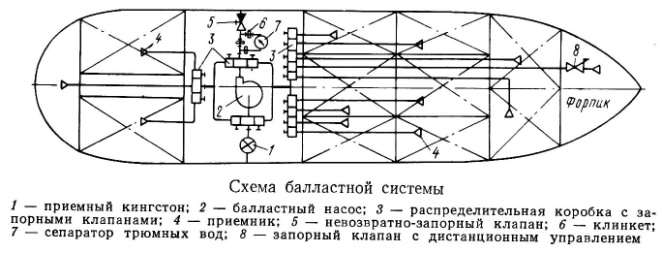

- балластная для приема водяного балласта в балластные отсеки, последующей перекачки и удаления его за борт,

- дифферентная для приема в цистерны, перекачки и удаления водяного балласта при удифферентовке судна,

- креновая для выравнивания крена на ледоколах, паромах, судах с горизонтальной грузообработкой,

- замещения,

- нефтесодержащих балласт­ных вод;

3. системы пожаротушения

- водяного пожаротушения подает забортную воду для тушения пожара компактными или распыленными водяными струями с использованием переносных (ручных) или стационарных (лафетных) стволов,

- водяного орошения для подачи воды к оросительным насадкам при тушении пожара в хранилищах взрывчатых и легковоспламеняющихся веществ, для орошения палуб, переборок, шахт, трапов и сходов МКО, пр.,

- спринклерная для подачи воды к автоматическим спринклерам – насадкам с легкоплавким замком,

- водораспыления для подачи воды к распылительным насадкам в МКО и отсеках жидкого топлива,

- водяных завес для создания сплошных водяных завес, препятствующих распространению пламени, и для охлаждения корпусных конструкций судна,

- паротушения для подачи насыщенного пара в грузовые трюмы, танки, котельные отделения, пр.,

- пенотушения для подачи огнегасящей пены при тушении горящих нефтепродуктов,

- углекислотного тушения подает жидкую углекислоту из баллонов в грузовые трюмы, МКО, кладовые хранения легковоспламеняющихся материалов,

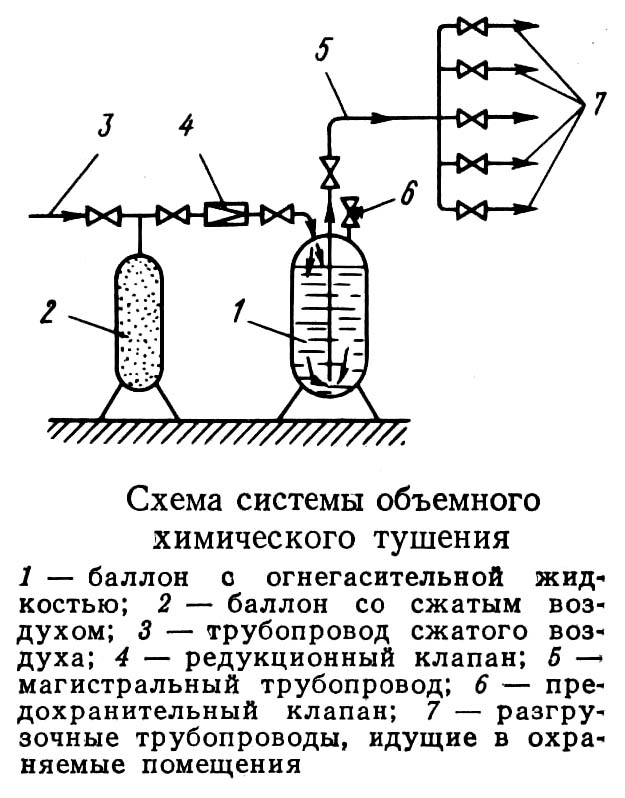

- объ­емного химического тушения – одна из наиболее эффективных противопожарных систем – для подачи легкоиспаряющихся огнегасительных жидкостей (хладонов),

- инертными газами,

- порошкового по­жаротушения для тушения пожаров в помещениях аварийных источников энергии, генераторов инертного газа, кладовых легковоспламеняющихся материалов, ангарах, гаражах,палубах грузовых отсеков газовозов, пр.;

4. системы бытового водоснабжения

- бытовой прес­ной воды,

- питьевой воды,

- мытьевой воды,

- бытовой забортной воды,

- бытовой горячей воды;

5. сточные системы

- сточных вод,

- хозяйст­венно-бытовых вод,

- шпигатов открытых палуб;

6. системы микро­климата —

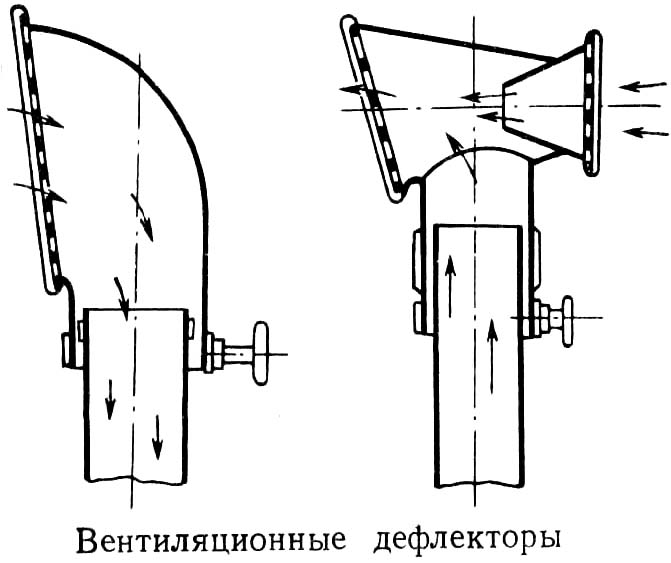

- вентиляции,

- кондиционирования воздуха,

- отопле­ния (парового, водяного, воздушного);

7. системы холодильных установок —

- холодильная,

- холодильного агента,

- холодоносителя;

8. системы хозяйственного пароснабжения, подогрева жидко­стей, пропаривания;

9. системы сжатого воздуха

- высокого дав­ления,

- среднего давления,

- низкого давления,

- пневмоуправления;

10. система охлаждения судового оборудования;

11. система гидравлики.

Кроме названных основных на судах имеются различные вспомогательные системы: измерительных, воздушных и перелив­ных труб; системы продувания и обогревания трубопроводов и арматуры, а также системы связи, сигнализации и управления, к которым относятся системы переговорных труб, трюмной сиг­нализации, пожарной сигнализации, контроля параметров ра­боты и аварийной сигнализации.

К числу специализированных судовых систем, выполняющих функции, связанные с назначением судна, относятся: специаль­ные системы танкеров — грузовая для приема и разгрузки нефти и нефтепродуктов, зачистная для полной очистки грузовых танков от остатков нефти и нефтепродуктов, газоотводная для удаления паров нефтепродуктов, система подогрева груза для уменьшения вязкости перевозимых нефтепродуктов, мойки грузовых танков, орошения грузовых танков, специальные системы спасательных судов — грунторазмыва, грунтоотсоса, водоотливно-спасательная, сжатых газов и газовых смесей; спе­циальные системы промысловых судов — рыбьего жира, расти­тельного масла, тузлука, рыбоподачи, производственной пресной воды, производственной забортной воды, производственной ка­нализации, производственного пароснабжения.
