Конструктивные элементы судовых систем

В состав каждой судовой системы входят следующие конструк­тивные элементы: трубы с путевыми соединениями и запорно-регулирующей арматурой, образующие в совокупности трубопровод; источники питания системы гидравлической энергией; аппаратура и приводы управления арматурой и машинами; контрольно-изме­рительные приборы; емкости—хранилища рабочей среды. В состав ряда систем входят аппараты и установки, изменяющие агрегатное состояние или температуру рабочего тела.

Трубы являются основной частью каждой системы. Выбор материала для изготовления трубопровода зависит от свойств ра­бочего вещества, для которого предназначена система. В судо­вых системах этими веществами являются холодная и горячая пресная и морская вода; водяной пар; воздух; масло; нефтепродукты; растворы некоторых солей; химические пены, фреоны, аммиак, углекислота и прочие вещества, отличающиеся друг от друга агрессивностью, температурой, давлением, скоростью течения. Чтобы трубопроводы разных систем можно было легко отличить друг от друга, их маркируют цветными кольцами (широкими и узкими) на хорошо заметных участках. Например, осушительная система – 1 узкое черное кольцо; балластная система – 2 узких зеленых кольца; пенотушения – 1 красное и 1 зеленое узкие кольца.

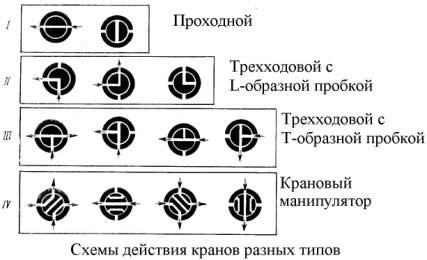

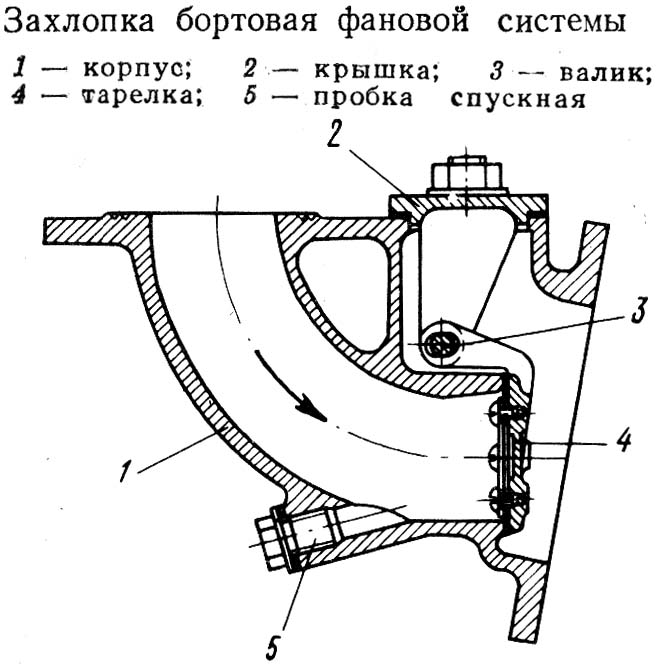

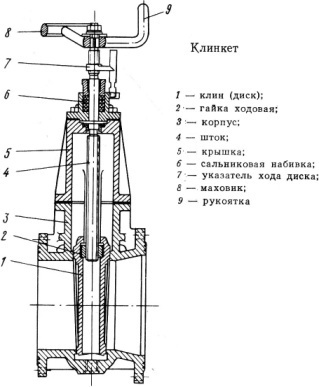

Арматура судовых трубопроводов служит для пуска и выключения системы, разобщения ее отдельных участков, регулирования количества и давления рабочей среды, изменения направления ее движения – краны, клапаны (запорные, невозвратно-запорные, невозвратно-управляемые, предохранительные), клинкеты, захлопки, заслонки.

Источники питания систем энергией – гидравлические насосы, вентиляторы и компрессоры.

Контрольно-измерительные приборы – манометры, вакуумметры, термометры, ареометры, соленометры, расходомеры, водомеры.

Лекция № 16
