Встановлення (відновлення) одного межового знака, розташованого між знаками, що збереглися
Для встановлення (відновлення) одного межового знака, розташованого між знаками, які збереглися (рис. 2.8), порядок роботи:
- за координатами опорних точок А і С рішенням оберненої геодезичної задачі визначають дирекційний кут αАС;
- визначають кут β1 із рівності:
, (2.26)
- аналогічно визначають кут β2:
, (2.27)
- по кутах β1 і β2 і довжинах АВ і ВС визначають на місцевості положення точки В.

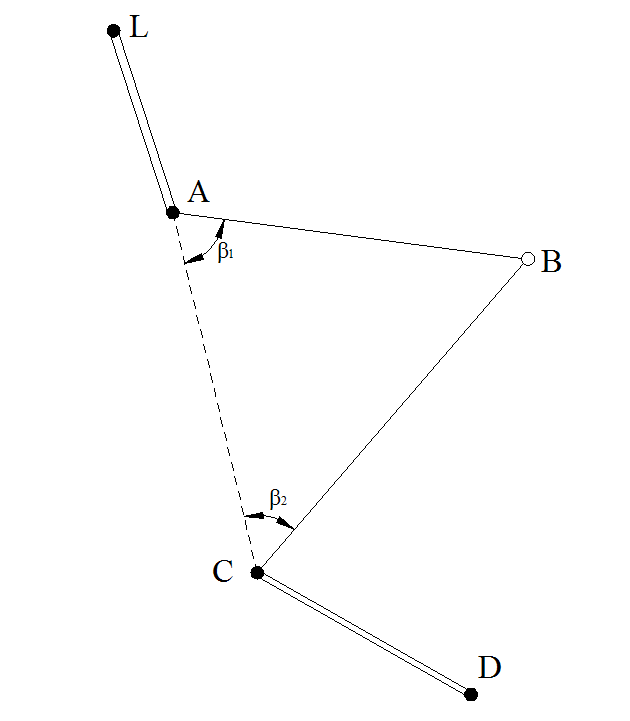

Рисунок 2.8 - Відновлення одного межового знака
А, L, С, D – межові знаки, які збереглися;
В – втрачений межовий знак;
β1 і β2 - виміряні кути.
Для контролю вимірюють кут АВС і порівнюють його з теоретичним значенням, рівним:
. (2.28)
Розходження не повинно перевищувати 2-3'. Якщо видимість між точками А і С відсутня, то встановлення точки В слід виконати наведеним вище способом від опорних ліній LА і DC.
