Встановлення декількох суміжних межових знаків, розташованих між знаками, які збереглися

Наприклад, необхідно відновити втрачені межові знаки в точках С і D (рис. 2.7)

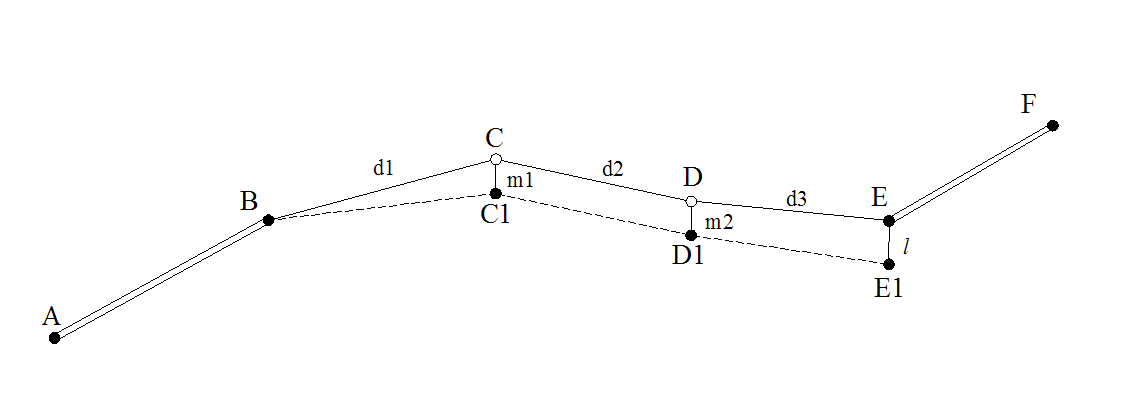

Рисунок 2.7 - Схема послідовного відновлення втрачених межових знаків

А, В, Е, F – межові знаки, які збереглися;

С, D – втрачені межові знаки;

d1, d2, d3 – відстані між межовими знаками;

m1, m2 – величини зміщень в точках С і D;

ł - нев’язка в точці Е.

Встановивши теодоліт в точці В, будуємо кут АВС (величина якого відома або може бути визначена розрахунками) і по отриманому напрямку відкладаємо довжину сторони ВС.

У знайденій точці С будуємо кут ВСD і відкладаємо довжину сторони СD.

Аналогічні дії виконуємо в точці D.

В результаті похибок кутових і лінійних вимірювань кінці ліній ВС, СD і DE можуть опинитися в точках С1, D1, Е1 і, таким чином, утвориться нев’язка ЕЕ1= ł.

Нев’язку розподіляють способом паралельних ліній. Для цього вимірюють магнітний азимут і довжину лінії ЕЕ1 (нев’язки) і визначають величини зміщень СС1 і DD1 за формулами:

(2.25)

де [d] – периметр ділянки, яка встановлюється

( [d] =d1+d2+d3).

Відклавши на місцевості по магнітному азимуту (румбу) лінії ЕЕ1 від точок С1 і D1 величини зміщень m1 і m2, отримаємо положення втрачених межових знаків.
