Зворотна кутова засічка

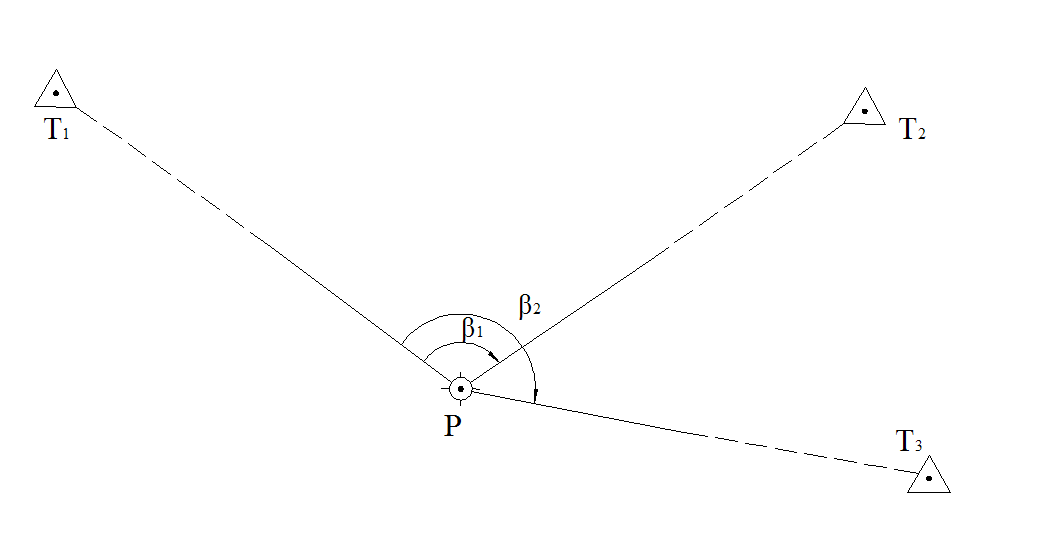

Зворотньою кутовою засічкою називають побудову на місцевості, в якій координати невідомого пункту P визначають за координатами трьох вихідних пунктів Т1, Т2, Т3 і виміряними на пункті Р кутами β1 і β2 на вихідні пункти (рис. 2.3).

Рисунок 2.4 - Зворотна одноразова засічка

Засічку, приведену на рис. 2.4, називають зворотною одноразовою засічкою.

У зворотній одноразовій засічці відсутній контроль виміряних кутів β1і β2, отже, координати пункту Р визначаються безконтрольно.

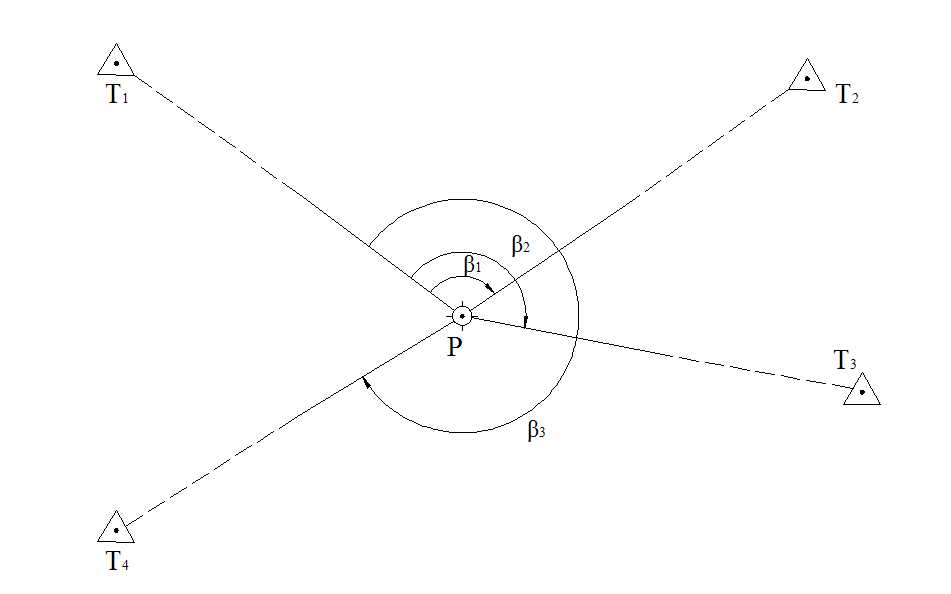

Якщо на пункті Р виміряти ще хоча б один додатковий напрямок на пункт з відомими координатами (наприклад, Т4), то будемо мати зворотню багаторазову засічку (рис. 2.5).

Рисунок 2.5 - Зворотна багаторазова засічка

Зворотна багаторазова засічка фактично являє собою кілька одноразових засічок, які можуть бути розв’язані окремо, а отже, кординати пункту Р будуть визначені з контролем.

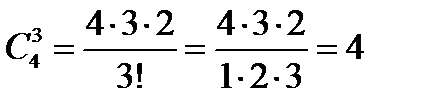

Кількість одноразових засічок дорівнює кількості комбінацій С43:



.

Інструкція з топографічного знімання [10] дозволяє застосовувати лише багаторазові засічки.

Оцінку точності проекту зворотної багаторазової засічки виконують окремо для двох варіантів одноразових засічок на 3 напрямки. Вибирають два з чотирьох варіантів, а саме:

- на пункти Т1, Т2, Т3 ;

- на пункти Т1, Т2, Т4 ;

- на пункти Т1, Т3, Т4 ;

- на пункти Т2, Т3, Т4 ,

які найбільше підходять за розміщенням для зворотної засічки.

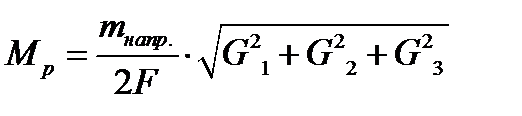

Середню квадратичну похибку положення пункту Р визначають зформули: , (2.19)

де mнапр – середня квадратична похибка напрямку (mнапр=mβ/ );

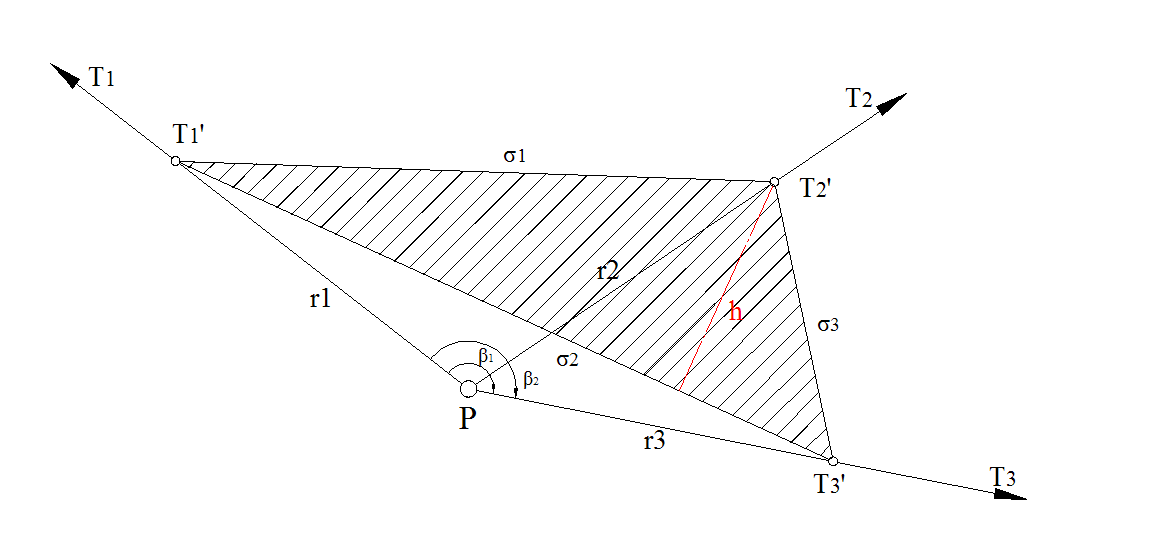

F, G1, G2, G3 – відповідно площа і сторони інвертного (оберненого) трикутника, які розташовані навпроти виміряних кутів (рис. 2.6). Довжини сторін G1, G2, G3 визначають графічно (у прийнятому масштабі).

Рисунок 2.6 - Побудова інвертного трикутника

Площу інвертного трикутника можна обчислити як

, (2.20)

де h – висота, проведена з вершини Т21 на G2 , або за формулою Герона:

, (2.21)

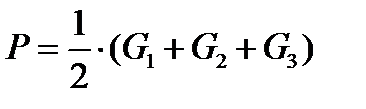

де .

Оскільки площа F має розмірність , а - , то М отримаємо у метрах.

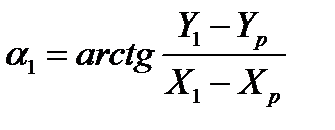

Градієнти чі на напрямках РТ1, РТ2, РТ3 визначають за формулою:

, (2.22)

тобто

,

,

.

Значення відстаней Sі визначають як

,

,

,

де ; ; .

Таким чином, отримаємо середню квадратичну похибку положення пункта Р за формулою (2.19) для одного із варіантів зворотної одноразової засічки на пункти Т1, Т2, Т3.

Аналогічно виконують оцінку для другого варіанта зворотної одноразової засічки, наприклад на пункти Т1, Т2, Т4 , й отримують друге значення МрII.

За остаточне значення приймають середнє вагове

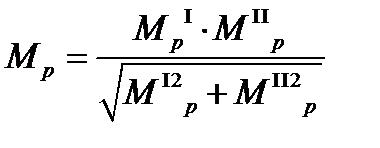

. (2.23)

Величина Мр не повинна перевищувати 0,2 мм у масштабі знімання для незабудованих територій і 0,3 мм – для забудованих територій.
