Техническая характеристика распалубочной машины СМЖ – 252Б

Привод сборки и распалубки кассеты…………………….. гидравлический

Рабочее давление, МПа……………………………………..5

Мощность насосной станции, кВт…………………………4

Максимальное перемещение стенок кассеты, мм………..850

Габаритные размеры машины, мм:

Длина……………………………………………………..…8980

Ширина………………………………………………..…….6440

Высота……………………………………………………....3265

Масса машины, т……………………………………………27

Кассетная формовочная установка рассчитана на изготовление десяти изделий при толщине 160 и 140 мм и двенадцати изделий при толщине 120 мм.

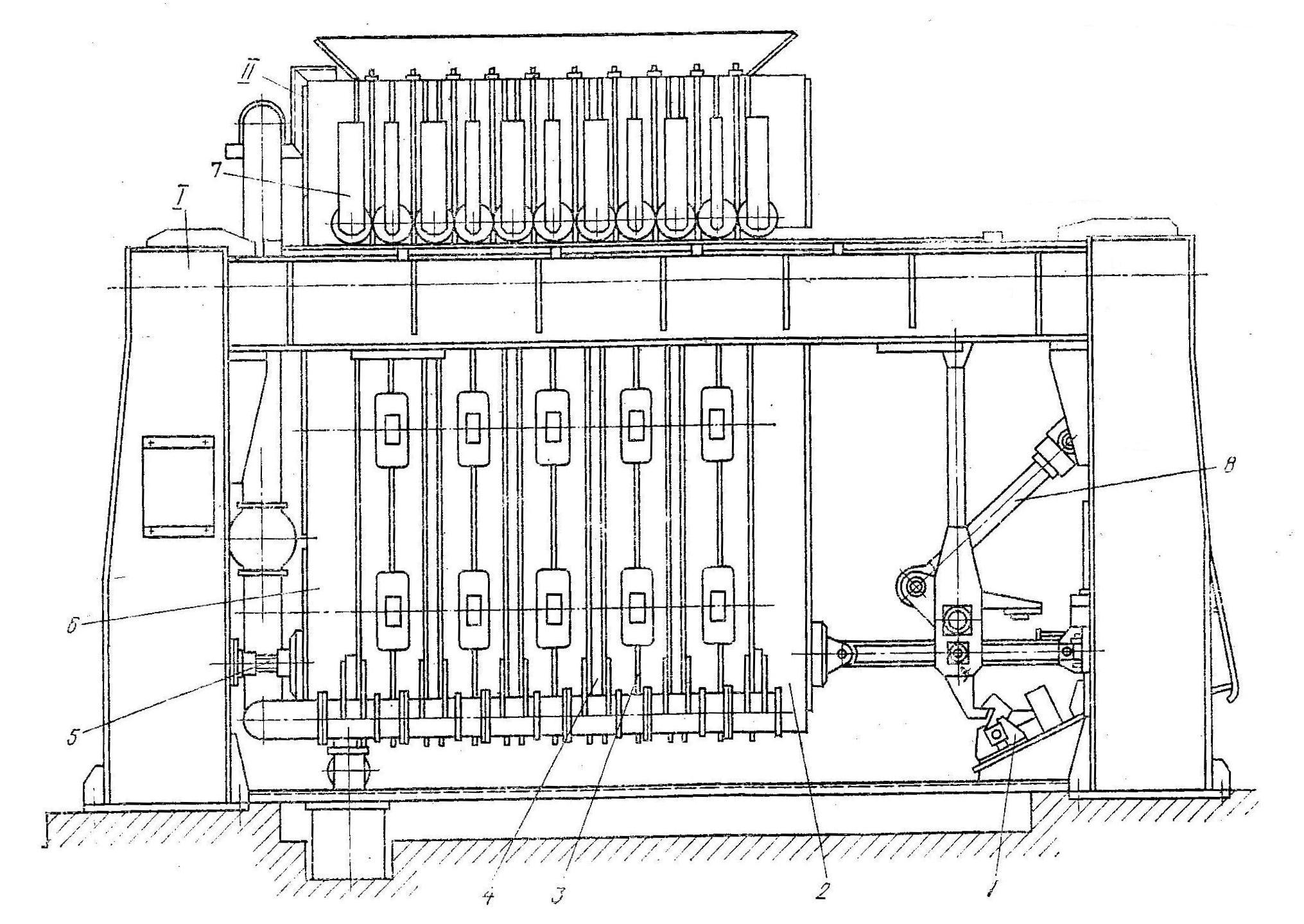

Рис. 4. Кассетная формовочная установка для деталей крупнопанельных домов новых серий:

I – распалубочная машина СМЖ – 252Б, II – кассета СМЖ – 252Б; 1 – фиксатор, 2 – подвижная стенка, 3 – разделительная стенка, 4 – тепловая стенка, 5 – регулировочный винт, 6 – стационарная стенка, 7 – роликоопора, 8 – гидроцилиндр с системой рычагов.
