Обратим внимание на соотношение тока Э к току Б

– коэффициент передачи тока Б.

Входное сопротивление схемы с общим Э в β раз больше входного сопротивления схемы с общей Б.

Коэффициент усиления по току

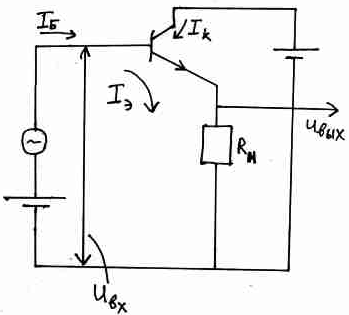

Схема с общим К.

В данном случае Э, через сопротивление нагрузки и Б через входную цепь соединены непосредственно с К.

Напряжение на открытом p-n переходе Б – Э очень маленькое.

Усиления по напряжению в схеме с общим К нет.

Такое включение называется эмиттерным повторителем.

По определению

R_H может быть довольно большим сопротивлением.

Схема с общим К характеризуется отсутствием усиления по напряжению и очень большим входным сопротивлением. По этой причине ее очень часто используют для согласования каскадов между собой. Если у какого-то каскада маленькое входное сопротивление перед ним ставится эмиттерный повторитель. Он не вредит напряжению, а сопротивление увеличивает значительно.

Простейший усилитель напряжения.

Схема с общим Э. pnp транзистор.

Е – напряжение источника питания.

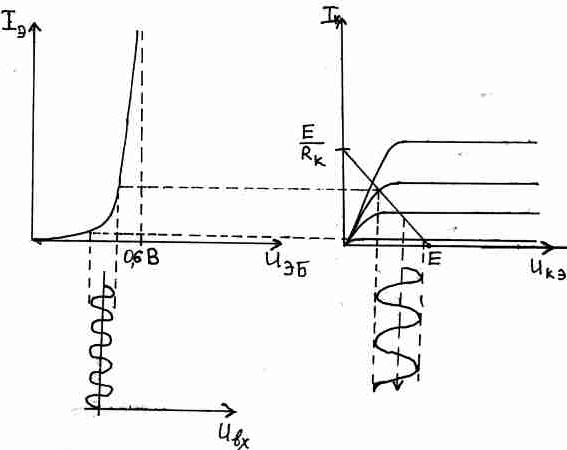

Нужно выбрать условия так, чтобы рабочая точка приходилась примерно на середину рабочей нагрузочной прямой.

Когда на вход ничего не подается

Переход Э – Б должен быть открыт, т.е ток через преход Э – Б должен быть достаточно большим, т.к. дифференциальное сопротивление тем меньше, чем больше ток.

Чтобы правильно выбрать рабочуу точку, нужно подобрать правильное соотношение напряжения питания и сопротивления нагрузки.

I_K0– средний коллекторный ток (можно найти в справочнике). Для обычных маломощных транзисторов это порядка 0,1 мА. Если течет такой ток, то сопротивление перехода Э – Б довольно маленькое.

Если мы добились того, что рабочая точка попадает в середину нагрузочной прямой, мы подаем маленькое напряжение сигнала, и этому маленькому напряжению сигнала соответствует на характеристике конкретный диапазон токов. Входной сигнал небольшой амплитуды соответствует большой амплитуде изменения тока. Большая амплитуда изменения тока соответствует довольно большому диапазону изменения напряжения на выходе. Т.е. с помощью маленького сигнала мы управляем большим сигналом.

Коэффициент усиления по напряжению:

Нарпимер: Е = 5 В., формула 28 порядка 1 мА. Получается R_K примерно 2,5 кОм, R_ЭК – 25 Ом. Такая схема будет усиливать по напряжению в тысячу раз.

Реальная схема сложней этой схемы.

Допустим в К стоит 2,5кОм, а в Э 250 Ом. Коэффициент усиления будет равен 10. Он будет меньше, но зато он будет определяться только номиналами этих сопротивлений, которые можно задавать достаточно точно.
