Практическая часть

1. Добавим на рабочую область программы 2 коммутатора Switch-PT. По умолчанию они имеют имена – Switch0 и Switch1.

2. Добавим на рабочее поле четыре компъютера с именами по умолчанию PC0, PC1, PC2, PC3.

3. Соединим устройства в сеть Ethernet , как показано на рис.1

4. Сохраним созданную топологию, нажав кнопку Save (в меню File -> Save).

5. Откроем свойства устройства PC0 нажав на его изображение. Перейдем к вкладке Desktop и симулируем работу run нажав Command Prompt.

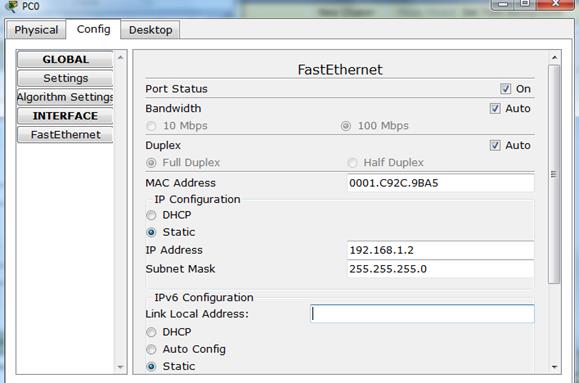

6. IP адрес и маску сети будем вводить в удобном графическом инерфейсе устройства (см. рис.2). Поле DEFAULT GATEWAY – адреса шлюза не важно, так как создаваемая сеть не требует маршрутизации.

Рис.1

Рис.2

Таким же путем настроим каждый компьютер.

7. На каждом компъютере посмотрим назначеные адресса командой ipconfig без параметров.

8. Если все сделано правильно мы сможем пропинговать любой из любого компъютера. Например, зайдем на компъютер PC3 и пропингуем компъютер PC0. Мы должны увидеть отчет о пинге подобный рисунку 3.

Рис.3

Вычислительная сеть - это совокупность компьютеров, соединенных линиями связи. Линии связи образованы кабелями, сетевыми адаптерами и другими коммуникационными устройствами. Все сетевое оборудование работает под управлением системного и прикладного программного обеспечения.

Основная цель сети - обеспечить пользователям сети потенциальную возможность совместного использования ресурсов всех компьютеров.

Сегодня вычислительные сети продолжают развиваться, причем достаточно быстро. Разрыв между локальными и глобальными сетями постоянно сокращается во многом из-за появления высокоскоростных территориальных каналов связи, не уступающих по качеству кабельным системам локальных сетей. В глобальных сетях появляются службы доступа к ресурсам, такие же удобные и прозрачные, как и службы локальных сетей. Подобные примеры в большом количестве демонстрирует самая популярная глобальная сеть - Интернет.

Изменяются и локальные сети. Вместо соединяющего компьютеры пассивного кабеля в них в большом количестве появилось разнообразное коммуникационное оборудование - коммутаторы, маршрутизаторы, шлюзы.

Благодаря такому оборудованию появилась возможность построения больших корпоративных сетей, насчитывающих тысячи компьютеров и имеющих сложную структуру. Возродился интерес к крупным компьютерам - в основном из-за того, что после спада эйфории по поводу легкости работы с персональными компьютерами выяснилось, что системы, состоящие из сотен серверов, обслуживать сложнее, чем несколько больших компьютеров. Поэтому на новом витке эволюционной спирали мэйнфреймы стали возвращаться в корпоративные вычислительные системы, но уже как полноправные сетевые узлы, поддерживающие Ethernet или Token Ring, а также стек протоколов TCP/IP, ставший благодаря Интернет сетевым стандартом.

Проявилась еще одна очень важная тенденция, затрагивающая в равной степени как локальные, так и глобальные сети. В них стала обрабатываться несвойственная ранее вычислительным сетям информация - голос, видеоизображения, рисунки. Это потребовало внесения изменений в работу протоколов, сетевых операционных систем и коммуникационного оборудования. Сложность передачи такой мультимедийной информации по сети связана с ее чувствительностью к задержкам при передаче пакетов данных - задержки обычно приводят к искажению такой информации в конечных узлах сети. Так как традиционные службы вычислительных сетей - такие как

передача файлов или электронная почта - создают малочувствительный к задержкам трафик и все элементы сетей разрабатывались в расчете на него, то появление трафика реального времени привело к большим проблемам.

Сегодня эти проблемы решаются различными способами, в том числе и с помощью специально рассчитанной на передачу различных типов трафика технологии АТМ, Однако, несмотря на значительные усилия, предпринимаемые в этом направлении, до приемлемого решения проблемы пока далеко, и в этой области предстоит еще много сделать, чтобы достичь заветной цели - слияния технологий не только локальных и глобальных сетей, но и технологий любых информационных сетей - вычислительных, телефонных, телевизионных и т. п. Основой для объединения послужит технология коммутации пакетов, применяемая сегодня в вычислительных сетях. Представленный курс лабораторных работ предназначен для знакомства студентов с технологиями моделирования и построения сетей связи, изучения работы протоколов и сетевых устройств.
