Частные случаи
Рис. 6 – прямая – проецирующая; рис. 7 – поверхность – проецирующая; рис. 8 – прямая и – поверхность – проецирующие.
Рис. 6 Рис. 7 Рис. 8
Пересечение поверхностей
Общий случай
План решения
α ∩ β → l1, l2 …
вводим ɣi – вспомогательные поверхности;
α ∩ γi → mi; β ∩ γ i → ni;
mi ∩ ni (т.к. лежат в одной поверхности γi)
mi ∩ ni → Ki;
4. K1 K2 K3 … Ki → li
Используем вспомогательные проецирующие плоскости (чаще всего в инженерной практике используются плоскости уровня) (рис. 9).
Начинаем построения с характерных точек – (1, 3, 2).
Рис. 9

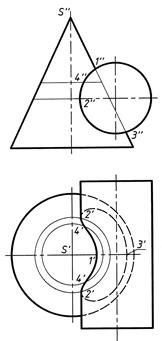

Если одна из двух пересекающихся поверхностей проецирующая цилиндрическая, то вспомогательные поверхности не используют, а используют проецирующее свойство цилиндрической поверхности (рис. 10). Проекции точек строят с помощью окружностей (или образующих), принадлежащих конической поверхности.
Рис. 10
