Параллельность и перпендикулярность двух плоскостей

Построение на чертеже параллельных плоскостей основано на использовании признака параллельности двух плоскостей и свойства прямоугольного проецирования о проекции параллельных прямых (рис. 9)

a || AB Плоскости параллельны и

b || AC перпендикулярны плоскости π2



Рис. 9

Построение на чертеже перпендикулярных плоскостей основано на использовании признака перпендикулярности двух плоскостей и теоремы о проецировании прямого угла (в этом случае следует использовать горизонталь и фронталь).

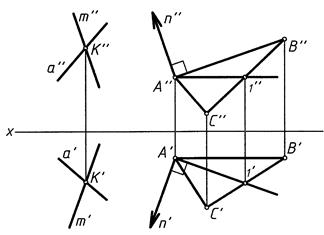

Рассмотрим пример (рис. 10). Через прямую a провести плоскость, перпендикулярную к плоскости треугольника ABC.

A1 – горизонталь; AB – фронталь



n ∆ABC, т.к. n A1′; n AB″;

m″// n″; m′// n′;

m ∆ABC;



Рис. 10
