Замена двух плоскостей проекций

Некоторые задачи не могут быть решены заменой только одной плоскости проекций. Так, при определении действительной величины какой-либо геометрической фигуры или для получения более полного (наглядного) ее изображения, замены одной плоскости проекций бывает недостаточно.

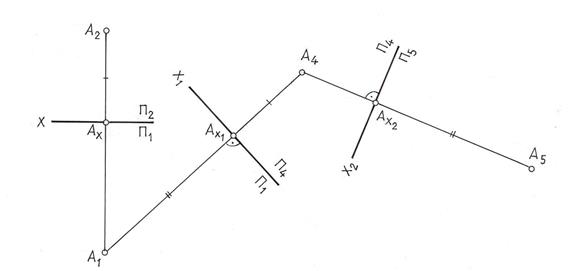

На рис.9.8 показан пример замены двух плоскостей проекций. Проекция заданной точки А на плоскость П4 построена известным способом (см. рис.9.6). Для построения проекции А5 на плоскость П5 из точки А4 опущен перпендикуляр на новую ось Х2 и на этом перпендикуляре отложен отрезок А2А5= А1 А1.

Следует следить за тем, чтобы не происходило накладывания новых проекций на старые и чтобы геометрические фигуры, расположенные в первой четверти пространства, оставались в нем и после замены плоскостей проекций.

Рис. 9.8
