Понятие технической диагностики.
Значительные расходы на содержание техники, прежде всего, обусловлены низким качеством ее обслуживания и преждевременным ремонтом. Для снижения затрат труда и средств на техническое обслуживание и ремонт необходимо повысить производительность и улучшить качество выполнения этих работ за счет повышения надежности и эксплуатационной технологичности (ремонтопригодности) выпускаемых единиц, развития и лучшего использования производственно-технической базы предприятий, механизации и автоматизации технологических процессов, внедрения средств диагностирования и элементов научной организации труда.
Под надежностью понимают свойство составных частей машины выполнять заданные функции, сохраняя во времени значения установленных эксплуатационных в заданных пределах, соответствующих заданным режимам и условиям использования, технического обслуживания, ремонтов, хранения и транспортирования.
Надежность в процессе эксплуатации зависит от ряда факторов: характера и объема выполняемых машиной работ; природно-климатических условий; принятой системы технического обслуживания и ремонта техники; качества и наличия нормативно-технической документации и средств технического обслуживания, хранения и транспортирования машин; квалификации обслуживающего персонала.
Надежность является комплексным свойством, включающим в себя в зависимости от назначения объекта или условий его эксплуатации ряд простых свойств:
1. Безотказность — свойство объекта непрерывно сохранять работоспособность в течение некоторой наработки или в течение некоторого времени.
2. Долговечность - свойство объекта сохранять работоспособность до наступления предельного состояния при установленной системе технического обслуживания и ремонтов.
3. Ремонтопригодность - свойство объекта, заключающееся в его приспособленности к предупреждению и обнаружению причин возникновения отказов, поддержанию и восстановлению работоспособности путем проведения ремонтов и технического обслуживания.
4. Сохраняемость - свойство объекта непрерывно сохранять требуемые эксплуатационные показатели в течение (и после) срока хранения и транспортирования.
В зависимости от объекта надежность может определяться всеми перечисленными свойствами или некоторыми из них. Например, надежность колеса зубчатой передачи, подшипников определяется их долговечностью, а станка - долговечностью, безотказностью и ремонтопригодностью
Автомобиль — это сложная система, состоящая из тысяч деталей с различными производственными и эксплуатационными допусками. Работа осуществляется в разных условиях, поэтому срок службы однотипных объектов различен – в зависимости от условий эксплуатации, режимов работы и качества элементов. Следовательно, каждую единицу необходимо направлять на ремонт в соответствии с ее фактическим состоянием.
При индивидуальном обследовании (контроль, диагностирование, прогнозирование) устанавливается Истинное техническое состояние каждого агрегата. Здесь может быть учтено влияние всего многообразия условий работы, квалификации оператора и других факторов, от которых зависит техническое состояние объекта.
Отсутствие специального контрольно-диагностического оборудования затрудняет обнаружение многих неисправностей. Старыми (преимущественно субъективными) методами можно выявить только значительные и очевидные отказы и отклонения. Стоимость проверки основных систем такими методами примерно на 70—75% выше, чем при использовании современных диагностических методов.
Метод технического диагностирования - совокупность технологических и организационных правил выполнения операций технического диагностирования.
Диагностика (от греческого diagnostikós – способный распознавать) – отрасль знаний, исследующая техническое состояние объектов диагностирования (машин, механизмов, оборудования, конструкций и других технических объектов) и проявление технических состояний, разрабатывающая методы их определения, при помощи которых дается заключение (ставится диагноз), а также принципы построения и организацию использования систем диагностирования. Когда объектами диагностирования являются объекты технической природы, говорят о технической диагностике.
Диагностирование – это совокупность методов и средств для определения основных показателей технического состояния отдельных механизмов и машины в целом без их разборки либо при частичной разборке.
Результатом диагностирования является диагноз — заключение о техническом состоянии объекта с указанием при необходимости места, вида и причины дефекта.
Достоверность диагностирования – вероятность того, что при диагностировании определяется то техническое состояние, в котором действительно находится объект диагностирования.
Техническое состояние— совокупность подверженных изменению в процессе производства или эксплуатации свойств объекта, характеризуемая в определенный момент времени признаками и параметрами состояния, установленными технической документацией на этот объект.
Параметр состояния — физическая величина, характеризующая работоспособность или исправность объекта диагностирования и изменяющаяся в процессе работы.
Диагностическая операция - часть процесса диагностирования, выполнение которой позволяет определить один или несколько диагностических параметров объекта.
Технология диагностирования - совокупность методов, параметров и операций диагностирования, выполняемых планомерно и последовательно в соответствии с технологической документацией для получения конечного диагноза.

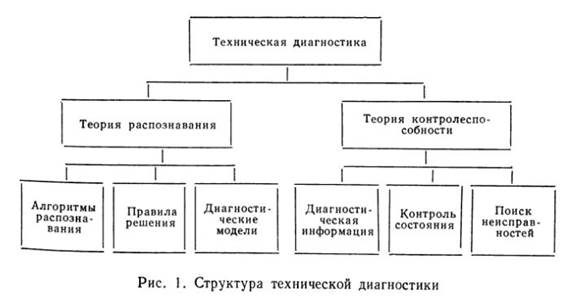

На рис. 1показана структура технической диагностики. Она характеризуется двумя взаимопроникающими и взаимосвязанными направлениями: теорией распознавания и теорией контролеспособности. Теория распознавания содержит разделы, связанные с построением алгоритмов распознавания, решающих правил и диагностических моделей. Теория контролеспособности включает разработку средств и методов получения диагностической информации, автоматизированный контроль и поиск неисправностей. Техническую диагностику следует рассматривать как раздел общей теории надежности.
Диагностирование включает три основных этапа:
· получение информации о техническом состоянии объекта диагностирования;
· обработку и анализ полученной информации;
· постановку диагноза и принятие решения.
Первый этап заключается в определении параметров состояния объекта, установлении качественных признаков состояния и получении данных о наработке; второй — в обработке и сравнении полученных значений параметров состояния с номинальными, допускаемыми и предельными значениями, а также использовании полученных данных для прогнозирования остаточного ресурса; третий — в анализе результатов прогнозирования и установлении объема и сроков работ по техническому обслуживанию и ремонту составных частей машины.
Объект диагностирования— изделие и его составные части, подвергаемые диагностированию.
В технической диагностике рассматриваются следующие объекты.
Элемент - простейшая при данном рассмотрении составная часть изделия, в задачах надежности может состоять из многих деталей.
Изделие - единица продукции определенного целевого назначения, рассматриваемая в периоды проектирования, производства, испытаний и эксплуатации.
Система- совокупность совместно действующих элементов, предназначенная для самостоятельного выполнения заданных функций.
Понятия элемента, изделия и системы трансформируются в зависимости от поставленной задачи. Например, при установлении его собственной надежности станок рассматривается как система, состоящая из отдельных элементов — механизмов, деталей и т.п., а при изучении надежности технологической линии - как элемент.
Структура объекта - условная схема его строения, образуемая последовательным расчленением объекта на элементы структуры (составные части, сборочные единицы и т.п.).
При диагностировании различают рабочие воздействия, поступающие на объект при его функционировании, и тестовые воздействия, которые подаются на объект только для целей диагностирования. Диагностирование, при котором на объект подаются только рабочие воздействия, называется функциональным, а диагностирование, при котором на объект подаются тестовые воздействия,— тестовым техническим диагностированием.
Совокупность средств, исполнителей и объектов диагностирования, подготовленная к проверке параметров состояния или осуществляющая ее по правилам, установленным соответствующей документацией, называется системой технического диагностирования.
Диагностирование позволяет: снизить простои машин по техническим неисправностям за счет предупреждения отказов своевременной регулировкой, заменой или ремонтом отдельных механизмов и агрегатов; ликвидировать ненужные разборки отдельных механизмов и агрегатов и снизить скорость изнашивания деталей; правильно установить вид и объем ремонта и снизить трудоемкость текущего ремонта за счет сокращения разборочно-сборочных и ремонтных работ; полнее использовать ресурсы отдельных агрегатов и машины в целом, а следовательно, сократить общее количество ремонтов и расход запасных частей.
Опыт внедрения диагностирования показывает, что межремонтный ресурс увеличивается в 1,5...2 раза, число отказов и неисправностей уменьшается в 2...2,5 раза, а затраты на ремонт и техническое обслуживание сокращаются на 25...30%.
Кроме того система технических обслуживаний по фиксированному ресурсу (среднестатистическая система) не обеспечивает высокой надежности и минимальных затрат. Эта система постепенно отмирает, все шире внедряется новый и более экономичный метод обслуживания и ремонта по фактическому техническому состоянию (диагностическая система). Что позволяет полнее использовать межремонтный ресурс машин, устранить необоснованную разборку механизмов, сократить простои вследствие технических неисправностей, снизить трудоемкость технического обслуживания и ремонта. Эксплуатация по техническому состоянию может принести выгоду, эквивалентную стоимости 30% общего парка машин.
В некоторых случаях целесообразно использование комбинированного (смешанного) диагностирования - представляющего совокупность регламентированного технического диагностирования и диагностирования по техническому состоянию.
Для диагностической и комбинированной систем требуются новые методы исследования, иной математический аппарат. В основу должна быть положена теория надежности. Необходимо глубже изучать и учитывать изменения физических закономерностей отказов, износов и старения деталей в механических системах. Важная роль в совершенствовании управления надежностью подвижного состава принадлежит разработке и внедрению методов прогнозирования технического состояния агрегатов автомобилей.
Цели и задачи технической диагностики. Связь диагностики и надежности
Целью технической диагностики является повышение надежности и ресурса технических систем.Мероприятия по сохранению надежности машин направлены на снижение скорости изменения параметров состояния (главным образом скорости изнашивания) их составных частей и предотвращение отказов. Как известно, наиболее важным показателем надежности является отсутствие отказов во время функционирования (работы) технической системы.
Техническая диагностика благодаря раннему обнаружению дефектов и неисправностей позволяет устранить отказы в процессе технического обслуживания, что повышает надежность и эффективность эксплуатации.
