Устройство и основные характеристики судна 2 страница

Водоизмещение порожнем - сумма всех постоянных весов, из которых сла­гается вес конструкции построенного судна (корпус, механизмы, судовые устрой­ства, системы и оборудование, инвентарное снабжение, вес запасов топлива, масла в системе для запуска двигателя и твердый балласт).

Полное водоизмещение - водоизмещение порожнем плюс дедвейт.

Грузовместимостью судна называется суммарный объём всех грузовых по­мещений. Измеряется грузовместимость в кубических метрах. Различают грузо­вместимость по штучному и сыпучему грузу.

Валовая вместимость, измеряемая в регистровых тоннах (рег. т.), представ­ляет собой полный объем помещений корпуса и закрытых надстроек, за исключе­нием объемов отсеков двойного дна, цистерн водяного балласта, а также объемов некоторых служебных помещений и постов, расположенных на верхней палубе и выше (рулевой и штурманской рубки, камбуза, санузлов экипажа, световых люков, шахт, помещений вспомогательных механизмов и пр.). 1 рег. т = 2,83 куб.м.

Чистую вместимость получают в результате вычета из валовой вместимости объемов помещений, непригодных для перевозки коммерческого груза, пассажиров и запасов, в том числе жилых, общественных и санитарных помещений экипажа, помещений, занятых палубными механизмами и навигационными приборами, ма­шинного отделения и т.п. Иными словами, в чистую вместимость входят только помещения, которые приносят судовладельцу непосредственный доход - грузовые помещения и помещения, занимаемые пассажирами или предназначаемые для их обслуживания.

Дальность плавания судна - наибольшее расстояние, которое судно может пройти с заданной скоростью без пополнения запасов топлива, котельно- питательной воды и смазочного масла. Автономность плавания - длительность пребывания судна в рейсе без пополнения запасов топлива, провизии и пресной во­ды, необходимых для жизни и нормальной деятельности находящихся на судне людей (экипажа и пассажиров).

Глава 2. Вахтенный матрос

2.1. Организация вахтенной службы

Организация вахтенной службы на судне является неотъемлемой задачей обеспечения его безопасности. Необходимые процедуры устанавливаются в соот­ветствии с международными и национальными требованиями к организации вахты.

С введением Международного кодекса по управлению безопасной эксплуа­тацией судов и предотвращению загрязнения (МКУБ) на каждом судне должна действовать Система управления безопасностью (СУБ), в которой предусмотрены основные действия и процедуры по организации вахты.

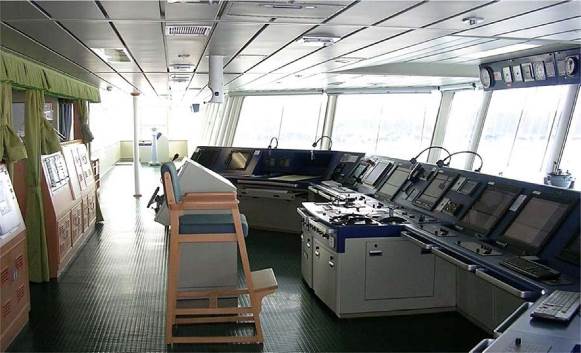

Рис. 2.1. Ходовой мостик

Вахтенная служба на судах является особым видом выполнения служебных обязанностей, требующим повышенного внимания и непрерывного присутствия на посту или рабочем месте. На всех судах должна быть установлена круглосуточная вахтенная служба. Ответственность за организацию вахтенной службы возлагается на капитана судна, а непосредственное руководство организацией вахтенной служ­бы — на старшего помощника капитана. Ответственными за надлежащее несение вахты являются лица, несущие вахту. Судовые вахты разделяются на ходовые и стояночные.

На ходу вахтенная служба должна обеспечивать безопасное судовождение, особое внимание должно быть уделено предотвращению столкновений и посадки на мель. Состав вахты должен быть достаточным и соответствующим условиям плавания (рис. 2.1).

На стоянке вахтенная служба должна обеспечивать: охрану человеческой жизни, безопасность судна и портовых сооружений, предотвращение загрязнения окружающей среды, безопасную эксплуатацию всех механизмов, связанных с гру­зовыми операциями; соблюдение международных, национальных и местных пра­вил; поддержание порядка и нормальной деятельности судна.

Продолжительность одной ходовой вахты, как правило, не должна превы­шать четырех часов. Вахтенная смена должна явиться к месту несения вахты за 10 минут и до вступления на вахту ознакомиться с условиями плавания и режимом работы технических средств. Сменившаяся вахта является подвахтенной и исполь­зуется в случае необходимости для временного усиления вахты или подмены от­дельных вахтенных.

Обязательные минимальные стандарты компетентности для лиц рядового состава, входящих в состав ходовой навигационной вахты определены в главе II, раздел A-II/4.

1. Управление рулем и выполнение команд, подаваемых на руль, включая команды, подаваемые на английском языке:

- использование гиро- и магнитных компасов;

- команды, подаваемые на руль;

- переход с автоматического управления рулем на ручное и наоборот.

2. Ведение надлежащего визуального и слухового наблюдения:

- обязанности, связанные с ведением наблюдения, включая сообщения о приблизи­тельном направлении на звуковой сигнал, огонь или другой объект в градусах или четвертях.

3. Содействие наблюдению и управлению безопасной вахтой:

- термины и определения, употребляемые на судне;

- пользование соответствующими системами внутрисудовой связи и аварийной сиг­нализации;

- умение понимать команды и общаться с лицом командного состава, несущим вах­ту, по вопросам, связанным с выполнением обязанностей по несению вахты;

- процедуры ухода с вахты, несения и передачи вахты;

- информация, требуемая для несения безопасной вахты;

- основные действия, связанные с защитой окружающей среды.

4. Использование аварийного оборудования и действия в аварийной ситуации:

- знание обязанностей в аварийной ситуации и аварийной сигнализации;

- знание сигналов бедствия, подаваемых пиротехническими средствами; спутнико­вые АРБ и транспондеры, используемые при поиске и спасании;

- избежание подачи ложных сигналов бедствия и действия, которые должны пред­приниматься при случайной подаче сигнала бедствия.

Вход на мостик лиц прибывающих для принятия вахты, может быть осу­ществлен только с разрешения вахтенного помощника.

Вахтенный матрос непосредственно подчиняется вахтенному помощнику капитана и выполняет две главные функции:

- стоит на руле, или

- ведет визуально-слуховое наблюдение за окружающей обстановкой. Прием и сдача вахты как рулевым матросом, так и впередсмотрящим произ­водится только с разрешения вахтенного помощника. Заступающий вахтенный матрос должен получить у сменяемого все необходимые сведения об окружающей судно обстановке, условиях и дальности видимости, распоряжениях по вахте, а также другие сведения, связанные с обеспечением безопасности судна.

Вахта не может быть передана, если имеются сомнения в том, что заступа­ющий матрос способен выполнять свои обязанности в должной мере. В этом слу­чае сдающий вахту должен доложить вахтенному помощнику и выполнить его распоряжение относительно передачи вахты.

Во время несения вахты впередсмотрящему и рулевому матросу категориче­
ски запрещается уходить с поста, а также отвлекаться от выполнения прямых обя­занностей. Выполнение каких-либо поручений и других работ, не связанных с функциями рулевого или впередсмотрящего, допускается лишь с разрешения вах­тенного помощника. Вахтенному матросу запрещается сидеть, заниматься посто­ронними разговорами, слушать музыку и т.п.

2.2. Обязанности вахтенного матроса

Вахта на руле

Рулевой должен хорошо знать систему перехода с автоматического управле­ния на ручное или резервное (рис. 2.2).

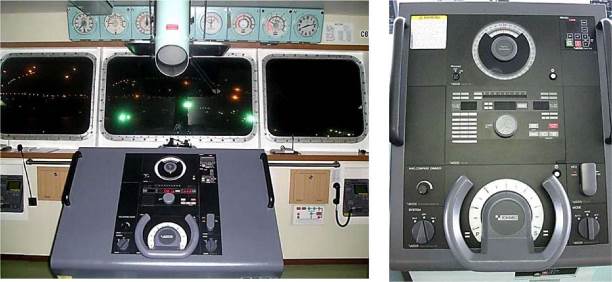

Рис. 2.2. Рулевая колонка судна

Прежде чем принять вахту на руле, матрос обязан получить разрешение вах­тенного помощника: «Разрешите стать на руль!». Получив подтверждение: «Стано­витесь!», сдающий вахту рапортует вахтенному помощнику:: «Курс по гиро (рис. 2.3) и магнитному (рис. 2.4) компасу ... градусов сдал!», а ставший к штурвалу матрос повторяет этот же рапорт со словом «принял». Принявший вахту дополни­тельно осведомляется о том, как судно слушается руля и в какую сторону больше

рыскает.

Не разрешается производить смену вахты на руле непосредственно перед изменением и в мо­мент изменения курса. Нельзя также менять руле­вых при расхождении с судами и обгоне их.

В тех случаях, когда судно следует на авто­матическом управлении, сдающий и принимаю­щий вахту матросы передают курс авторулевого, проверяя, правильно ли он установлен на приборе, а также курс по магнитному компасу. Заданный курс должен быть выставлен на специальном таб­ло, которое расположено перед рулевым постом.

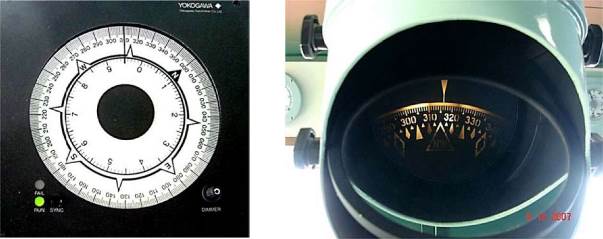

Рис. 2.3. Картушка гирокомпаса Рис. 2.4. Картушка магнитного компаса,

наблюдаемая через оптическую систему

Во время вахты на руле матрос обязан точно удерживать судно на заданном курсе, периодически сличая показания гиро и магнитного компасов. Он должен внимательно следить за исправной работой курсоуказателей и рулевого устройства. О всех замеченных отклонениях в работе компасов, как, например, застой картуш­ки, внезапное изменение курса, ухудшение освещения курсоуказателей, а также о неисправном действии рулевого устройства вахтенный матрос должен немедленно доложить вахтенному помощнику.

Вахтенному рулевому необходимо ясно представлять свои действия по всем командам рулевому, принятым при маневрировании, особенно когда ему не указы­вается конкретный угол поворота руля или курс. Так, например, по команде «От­водить!», которая подается обычно после команды «Право (лево) на борт!», озна­чает, что надо уменьшить скорость поворота судна, т. е. уменьшить угол переклад­ки руля. При изменении курса рулевой матрос должен избегать резких и чрезмерно больших перекладок руля. Во время поворота необходимо внимательно следить за изменением угловой скорости судна, регулируя ее перекладкой руля таким обра­зом, чтобы к моменту выхода на новый курс судно могло быть вовремя задержано.

Рис. 2.4. Индикатор аксиометра - Рис. 2.5. Индикатор тахометра - прибора, указывающего положение пера прибора, предназначенного для определе- руля относительно ДП судна ния угловой скорости вращения судна

Во всех случаях, когда величина угла перекладки руля задается командой помощника, например, «Десять градусов право руля!» или «Лево на борт» и т. д., вахтенный матрос не имеет права самовольно изменять положение руля без после­дующей команды того же или старшего по положению командира.

Если рулевой, критически оценивая конкретную обстановку, решит, что су­доводитель, видимо, забыл подать новую команду, то в таком случае он должен один или несколько раз подряд громко напомнить о положении руля, например: «Руль лево на борту», или обратить внимание капитана либо его помощника на то, как ведет себя судно, например: «Судно быстро катится влево!» или «Судно влево не идет!» и т. п.

Вахтенный рулевой матрос должен обладать элементарными знаниями пра­вил управления судном при различных обстоятельствах плавания:

- ведя судно по створам, управлять им так, чтобы оба знака (днем) или оба огня (ночью) были постоянно в створе, по носу судна, причем в момент прихода на створ обязательно заметить курс и доложить о нем вахтенному помощнику;

- ведя судно по фарватеру, обставленному знаками плавучего ограждения, руле­вой следит за тем, чтобы эти знаки судно оставляло на расстоянии, исключаю­щем возможность навала на них, особенно в местах поворотов;

- при плавании на акватории, примыкающей непосредственно к берегам, вести судно (если не будет указано иначе) по береговым ориентирам, выбирая для этого в момент команды «Так держать!» какой-нибудь наиболее заметный и достаточно удаленный предмет, проектирующийся на горизонте в диаметраль­ной плоскости судна, и одновременно замечая курс по компасу, который до­кладывать штурману или капитану;

- при следовании с буксиром всячески избегать резких поворотов; совершая их постепенно и плавно, даже в тех случаях, когда в силу каких-то причин судно значительно рыскнуло в сторону и его нужно привести на курс;

- при следовании на буксире удерживать судно в кильватер буксирующему суд­ну, внимательно следя за всеми его поворотами для того, чтобы своевременно повторить их; совершать эти повороты надо по возможности более плавно, не давая своему судну переходить за линию нового курса;

- при плавании во льду всячески оберегать корпус судна, его винты и руль от ударов, при этом особое внимание надо обращать на предохранение от повре­ждений скуловых частей корпуса, которые являются наиболее уязвимыми;

• при невозможности вывернуться так, чтобы вообще не коснуться льда, надо брать льдины на форштевень, ни в коем случае не задевая их ску­лами судна;

• чтобы не повредить руль при движении судна кормой, после дачи зад­него хода немедленно ставить руль в прямое положение, не дожидаясь на этот счет особой команды, и доложить штурману либо капитану: «Руль прямо!»;

• при изменении хода с заднего на передний перекладка руля из прямого положения допускается только при наличии у судна движения вперед, видимого на глаз.

Рулевой матрос обязан хорошо знать все команды как на русском, так и на английском языке. Ему следует твердо усвоить, что каждая полученная команда громко и отчетливо репетуется. После выполнения команды обязательно громко доложить об этом.

Команды на руль (Wheel Orders)
