Основные методы сейсморазведки

В сейсморазведке из полезных волн в основном используют отраженные и преломленные, и, в соответствии с этим, методы, основанные на их регистрации, получили название МОВ - метод отраженных волн и МПВ - метод преломленных (головных) волн.

Для эффективного использования МОВ подбирают мощность источника таким образом, чтобы упругие колебания, то есть сейсмические волны в результате отражения имели достаточную амплитуду для преимущественного выделения однократных волн на фоне многократно отраженных. В практике полевых работ применяются схемы с отнесением точки записи к пункту возбуждения (ПВ) или приема (ПП). При этом, распространенным является способ, получивший название ОГТ - общей глубинной точки (центру между ПВ и ПП). При таких схемах размещения ПВ и ПП имеется возможность «привязывать» наблюдения на отражающей горизонтальной границе к каждой конкретной ее точке (рис. 2.44-а) или к площадке, образуемой вместо точки по восстанию отражающей наклонной границы (рис. 2.44-б).

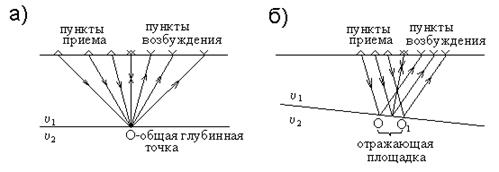

Рис. 2.44. Схемы размещения ПВ и ПП в методе ОГТ

ОГТ еще называют методом перекрытий, Суть его в том, что всю линию источник-приемник последовательно «сдвигают» (перемещают) по профилю с заданным шагом (рис. 2.45). При этом системой перекрытий ОГТ не охватываются только первые и последние расстановки сейсмоприемников (нет перекрытия). Преимущества метода ОГТ в том, что осуществляется накапливание и суммирование сигналов, а, следовательно появляется возможность фильтровать полезные сигналы (однократные волны) на фоне волн помех.

Рис. 2.45. Система наблюдений ОГТ способом перекрытий

Методика работ МПВ учитывает факт возникновения преломленных волн на определенном удалении от источника (см. рис. 2.43-в). Расстояние х между источником и первым сейсмоприемником оценивают по формуле:

x≥h_о*tg i (2.28), где

i - критический угол, h_о –толщина слоев до отражающе-преломляющей границы (кратчайшее эхо-расстояние).

Величина х может составлять от первых до нескольких десятков и даже сотен метров, в зависимости от глубины залегания преломляющей границы раздела.

При работах МПВ различают расстановку сейсмоприемников с расположением пунктов возбуждения на двух или одном флангах. По результатам наблюдений в первом случае строятся встречные, а во втором нагоняющие годографы. Система встречных годографов за счет их увязки во взаимных точках, соответствующих пунктам возбуждения О₁ и О₂, позволяет уверенно распознавать волны от преломляющих границ и их прослеживание по площади (рис. 2.46-а). Система нагоняющих годографов, построенных по данным возбуждений в двух односторонних пунктах, дает возможность проследить непрерывность преломляющей границы по признаку параллельного смещения годографов на величину ∆t рис. 2.46-б).

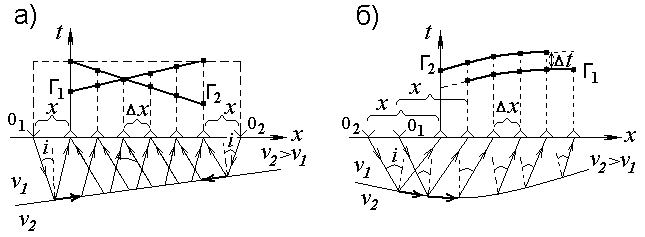

Рис. 73. Системы встречных (а) и нагоняющих (б) годографов преломленных волн

Лекция 12.Тема: Аппаратура и технология сейсморазведочных работ

Элементарный сейсморазведочный модуль состоит из источника упругих колебаний и их регистратора (приемника). Однако, для выделения полезных волн, возникает необходимость использования систем накапливания и суммирования сигналов. Предусматриваются разнообразные способы группирования и расстановки сейсмоприемников. С последних сигналы передаются на усилители и далее регистрируются в цифровом виде с последующей визуализацией на экране дисплея. Функциональная схема сейсморегистрирующего канала приведена на рис. 74.

Рис. 2.47. Функциональнаясхема
