Графическое изображение полей сейсмических возмущений

При сейсморазведочных работах определяют времена t_i прихода волны в точки х_i дневной поверхности, определяемые как расстояние между пунктами возбуждения и приема. Зависимость t от х носит название годографа. Их построение для известных моделей геологической среды составляет прямую задачу сейсмической разведки, а процесс сравнения (подбора) годографов, построенных по наблюденным значениям, с таковыми для модельных сред – суть решения обратной задачи сейсморазведки.

Для поверхностной (прямой) волны годограф состоит из двух отрезков прямых линий, проходящих через начало координат, точку О (рис.70-а). Уравнение годографа будет иметь вид:

_к=∆х/∆t (2.26), где

_к – кажущаяся скорость.

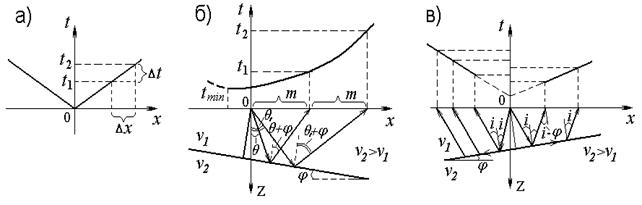

Рис. 2.43. Годограф прямой (а), отраженной (б) и преломленной (в) волн

Для отраженных волн годограф представляет собой совмещенные отрезки гипербол (рис. 70-б). Их формула:

_к = √2m*(∆U/∆t) (2.27), где

U=t₂²-t₁²

Для преломленных волн, как и для поверхностных, годографы являются линейными графиками, но при этом, не пересекаются с осью t по той причине, что преломленные волны образуются на определенном удалении от источника с критическим углом i.
