Сейсморазведочного канала

СП – сейсмоприемник, У – усилитель,

Ф – фильтр, АЦП – аналогово-цифровой

преобразователь, Э.Р. – электронный

регистратор

Совокупность усилительных каскадов и регистрирующих устройств составляют сейсморазведочную станцию (рис. 2.48). Электрические сигналы от сейсмоприемников поступают на входы сейсмических усилителей и далее через коммутирующее устройство на аналогово-цифровой преобразователь (АЦП). Кодирование сигналов начинается лишь с момента поступления сигнала синхронизации с усилителя-формирователя импульса запуска, на вход которого подключается сейсмоприемник, устанавливаемый на землю рядом с пунктом возбуждения.

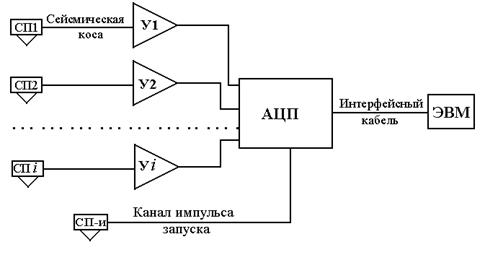

Рис. 2.48. Типовая блок-схема цифровой сейсмостанции

Технологии сейсморазведочных работ объединяют операции подготовки и производства наблюдений. Это изучение геолого-геофизических условий, оценка местности, разбивка профилей, выбор аппаратуры и технических средств, топографическая привязка, составление и оперативная корректировка последовательности работ и.т.д. Технологии существенно отличаются при проведении сейсморазведки на суше, акваториях, скважинах и горных выработках. Основные отличия заключаются как в специфике самих работ, так и в применяемых аппаратурных модулях и технических средствах. В частности, только при полевых работах на суше в зависимости от условий местности и климатических условий специально оснащаются и переоборудуются сейсмостанции, буровые станки, передвижные пункты взрыва, установки невзрывного возбуждения, вспомогательный транспорт и.т.д. Используются различные сейсмические косы (многожильные сейсмические кабели) и присоединяемые к ним сейсмоприемники.

В морской сейсморазведке применяют специально оснащенные плавсредства (суда), на которых устанавливаются сейсмостанция, оборудование для буксирования источников и приемных устройств (кос), навигационная аппаратура и др. Сейсмические косы являются цифровыми (стримеры), делятся на плавающие и донные (при работах на мелководье и малых водоемах). Сейсмическими источниками служат группы пневмо- и (или) электроискровых (спакеры) излучателей. Все это, как и в наземной сейсморазведке, предопределяет различные системы наблюдений методами МПВ и МОВ. Сейсморазведка 2D выполняется, как правило, в виде продольного многократного профилирования с одной косой, а сейсморазведка 3D реализуется с помощью буксируемой базы наблюдений (один источник и несколько параллельных кос).

Скважинная сейсморазведка в основном состоит из сейсмокаротажа (определение средних и пластовых скоростей распространения упругих волн) и вертикального сейсмического профилирования – ВСП (изучение волновой картины в стратиграфическом разрезе). Исследования выполняются в глубоких буровых скважинах по схеме скважина-поверхность (рис. 2.49). Для выполнения работ требуется термостойкая скважинная сейсморегистрирующая аппаратура, устанавливаемая на спецавтомобиле, на котором помимо цифровой сейсмостанции находится лебедка с многожильным каротажным кабелем.

Рис. 2.49. Схема наблюдений методом ВСП
