Административные блоки (AU) фрейма STM-N

Полезная нагрузка STM-N может поддерживать N групп AUG, причем каждый AUG может состоять из:

- одного AU-4 или

- трех AU-3.

Виртуальный контейнер VC-n, ассоциированный с каждым AU-n, не имеет фиксированной фазы по отношению к фрейму STM-N. Положение первого байта VC-n определяется указателем AU-n. Указатель AU-n находится в фиксированной ячейке фрейма STM-N. Это иллюстрируется примерами на рисунками 6, 7.

Рисунок 5 – Схема мультиплексирования

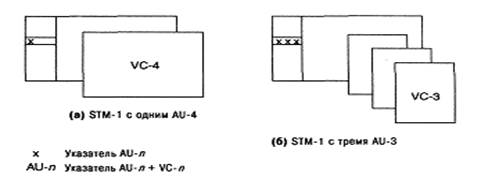

Рисунок 6 – Административный блок в фрейме STM-1

Рисунок 7 – Два каскада мультиплексирования

Блок AU-4 может быть использован для передачи, с помощью VC-4, ряда блоков TU-n (n = 1,2,3), формирующих два каскада мультиплексирования. Пример этого приведен на рисунках 6(а) и 7(а).

Виртуальный контейнер VC-n, ассоциированный с каждым TU-n, не имеет фиксированной фазы по отношению к началу VC-4. Указатель TU-n находится в фиксированной ячейке в VC-4, и положение первого байта VC-n определяется указателем TU-n.

Блок AU-3 может быть использован для передачи, с помощью VC-3, ряда блоков TU-n (п = 1,2), формирующих два каскада мультиплексирования.

Пример этого приведен на рисунках 6(б) и 7(б). Виртуальный контейнер VCn, ассоциированный с каждым TU-n, не имеет фиксированной фазы по отношению к началу VC-3. Указатель TU-n находится в фиксированной ячейке в VC-3, и положение первого байта VC-n определяется указателем TU-n.
