Порядок обжимки кабеля
1. Для обжимки кабеля категорій 5 і вище береться відповідний кінець його і з допомогою обрізного інструменту знімається ізоляція на 2 см.
2. Розвести пари в різні боки і розкрутити їх.
3. Вирівняти кожен провід.
4. Розкласти проводи згідно потрібної розкладки.
5. Обрізати проводи на відстань 1,2 см.
6. Взяти в другу руку роз'єм RG-45 фіксатором вниз і закласти проводи в роз'єм так, щоб кожен провідник попав у своє гніздо до упора, а зовнішня ізоляція кабеля попала за поріг обжимки.
7. Перевірити правильність розкладки.
8. Закласти роз'єм в обжимний інструмент і обжати його.
9. Обжати другий кінець кабеля і протестувати його з допомогою відповідного тестера.
З’єднувачі 25-партного кабеля (RJ21 -Telco).

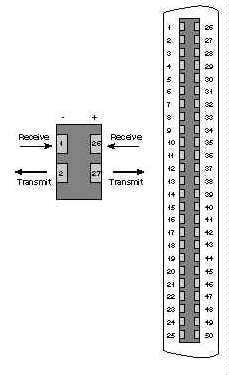

Рис.11. Разъем RJ-21 ( "Telco"). Внешний вид. | Рис.12. Разъем RJ-21 ("Telco"). Цоколевка. |
Плоский кабель
Плоский кабель - тонкий кабель, що складається з 12 і менше провідників, об'єднаних загальною екранною сіткою та ізольованих один від одного. Максимальна відстань - 15м. Швидкість відповідає швидкості скрученої пари.
