Скручена пара
Скручену пару розрізняють:
o неекранована (UTP – Unshielded Twisted Pair)
o фольгована (FTP – Folded Twisted Pair)
o екранована (STP – Shielded Twisted Pair)
Скручена пара має декілька категорій, які відрізняються по частотних характеристиках.
| Частота, МГц | Розшифровка | Категорії |
| 0,1 | аналогові телефони | |
| цифрові телефони, ISDN | ||
| 10baset (Ethernet) | ||
| TokenRing | ||
| 100BaseTX | ||
| 1000BaseTX | 5e | |
| 200 (250) | 1000BaseTX | |
| 1000BaseTX |
Кабель складається з восьми попарно скручених провідників з відповідним маркуванням.
Характеристики UTP:
l швидкість до 1,2Гбіт/с
l затухання при 10Мгц 12-28дБ/100м
l макс. довжина 100м
l термін експлуатації 2-6 років
Для під'єднання в скрученій парі використовується зажим RG-45 або RG-21 "Telco".

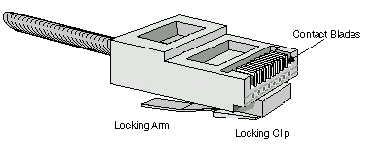

Рис. Роз’єм RJ-45
Базовим для під’днання є роз’єм RJ-45 в який в залежності від призначення встановлююються провідники в певному порядку.
Згідно стандартів ЕІА/ТІА 568А розкладка проводів в роз'ємах RJ-45 буде:
568А: БЗ, З, БО, С, БС, О, БК, К.
568В: БО, О, БЗ, С, БС, З, БК, К.
Згідно стандарту ЕІА/ТІА 568В існують наступні типи з'єднань скрученої пари :
- пряме з'єднання (прямий кабель)
БО, О, БЗ, С, БС, З,БК, К.
БО, О, БЗ, С, БС, З,БК, К.
Використовується для з'єднання різнойменних пристроїв.
- кросовер (перевернутий кабель)
БЗ, З, БО, С, БС, О, БК, К.
БО, О, БЗ, С, БС, З,БК, К.
Використовується для під'єднання різнойменних пристроїв.
- роловер
К, БК, З, БС, С, БЗ, О, БО
БО, О, БЗ, С, БС, З,БК, К.
використовується для під'єднання комп'ютера в якості консолі маршрутизатора.
