Коаксіальний кабель
Коаксіальний кабель виділяють тонкий (thin) - RG-58 і товстий (thick) - RG-8
| Параметри | Тонкий RG-58 | Товстий RG-8 |
| колір | чорний | жовтий |
| швидкість | до 50 Мбіт/с | 300-500 Мбіт/с |
| затухання | при 10МГц (4дБ/100м) | при 100МГц (7дБ/100м) |
| макс. довжина | 185м | 500м |
Будова кабелю RG-8
Варіанти роз’ємів для RG-8
Структура кабелю RG-58
Варіанти роз’єму для RG-58
| Роз’єм під пайку (типу СР-50-74-ПВ) |
| Раз’єм на кабель обжимний. Потрібно спеціальний інструмент ( crimping tool ). |
| Раз’єм на кабель , який накручується (twist-on). Інструмент для установки не потребує. |
У під'єднанні до мережі використовується конектор типу BNC. Для під'єднання до сіткової карти використовують Т-конектори або прямий з'єднувач для з'єднання двох кабелів. BNC-конектори є обжимні і не обжимні. На тонкому коаксіалі ставиться заглушка ємністю 50 Ом.

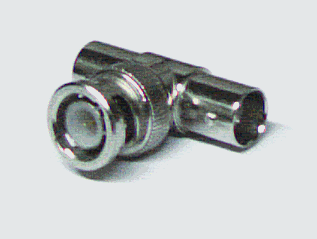

Рис. Т-коннектор.
