Способы возбуждения ПАВ

Известные методы возбуждения ПАВ основаны на двух основных принципах: трансформация объемных волн в поверхностные и непосредственном возбуждении ПАВ электродными преобразователями.

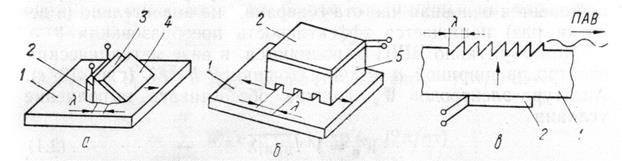

Рисунок – Способы трансформации объемных волн в поверхностные

А) клиновидный преобразователь

Б) гребенчатый преобразователь

В) преобразователь с ассиметричной гребенкой на подложке

1 - подложка

2 - преобразователь объемных волн

3 - клин

4 - поглотитель

5 - гребенка

Перечисленные преобразователи пригодны для возбуждения ПАВ как в пьезоэлектрических средах так и в непьезоэлектрических. Основные недостатки – невысокая эффективность преобразования, конструктивная сложность (особенно на частотах свыше 10-20 МГц).

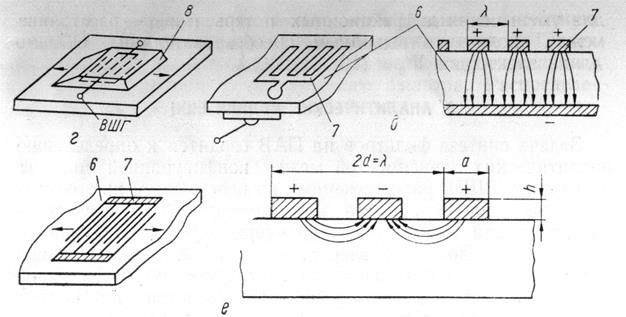

Рисунок – Электродные преобразователи

Д) ВШП образованный однофазной решеткой

Е) ВШП образованный двухфазной решеткой

ВШП образованные однофазной решеткой позволяют генерировать более высокие частоты, но при этом эффективность преобразования в десятки раз меньше в сравнении с двухфазными решетками.

Ширина электродов ВШП обычно составляет . Апертура электродов W₀ должна удовлетворять следующему условию

обычно
