Многополосковые ответвители

Многополосковый ответвитель(МПО) используется в устройствах на ПАВ для переизлучения энергии акусти­ческой волны из одного пространственного канала в другой. Такой ответвитель представляет собой систему проводящих электродов, нанесенных на поверхность пьезоэлектрическо­го звукопровода параллельно фронту поверхностной волны (рис. 16).

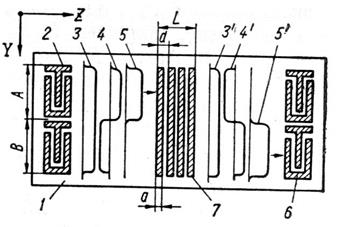

Рисунок – Многополосковый ответвитель





На поверхности звукопровода 1 расположены входной 2 и выходной 6ВШП, находящиеся в пространст­венно-разнесенных каналах» и система параллельных проводящих электродов 7 шири­ной а, размещенных с посто­янным шагом d на поверхно­сти звукопровода между вход­ным и выходным преобразо­вателями.



В простейшем случае, когда акустические каналы парал­лельны, имеют одинаковые структуры и размещены на одно­родной пьезоэлектрической подложке, акустическую волну 5,возбуждаемую в канале А входным преобразователем 2, мож­но представить в виде суперпозиции симметричной и асиммет­ричной мод 3 и 4.

Если , МПО действует как неоднородная проводя­щая пластина с нулевой проводимостью в направлении рас­пространения акустической волны Z и бесконечной проводи­мостью в перпендикулярном направлении Y. При прохожде­нии через систему электродов /волна 3с симметричным фазовым распределением не взаимодействует с МПО, так как она имеет составляющие электрического поля в направлении Z и в направлении X, перпендикулярном к поверхности распро­странения, но не имеет составляющих в направлении Y. Та­ким образом, для этой волны система МПО эквивалентна сво­бодной поверхности. При прохождении волны с асимметрич­ным фазовым распределением в системе электродов начинает течь ток, поскольку заряды, индуцированные в электродах верхнего канала, равны по амплитуде и противоположны та­ким же зарядам, индуцированным в нижнем канале. Пере­распределение зарядов вызывает изменение скорости асиммет­ричной моды. При определенной длине системы электродов L = Lполн фазовые соотношения волн 3 и 4 изменяются на противоположные (3' и 4'). В результате сложения соответ­ствующих волн образуется волна 5' в канале В, вканале А волна отсутствует.

Протяженность структуры МПО Lполн, которая обеспечи­вает полное переизлучение энергии из канала в канал, опре­деляется разностью фазовых скоростей симметричной и асимметричной мод.



K- коэффициент электромеханической связи.(определяет эффективность взаимодействия ПАВ с Электродами на его поверхности)

Эта формула справедлива для неоднородной проводящей решетки с бесконечно узкими электродами. Практически МПО выполняется в виде системы электродов шириной а = d/2, что требует увеличения длины LПОЛН по крайней мере вдвое. Дополнительно увеличение LПОЛН вызвано тем, что отдельный штырь имеет конечную ширину а, сравнимую с длиной волны .



Более точное выражение для LПОЛНимеет вид:

Отсюда число элементов МПО:



При выполнении условия синхронизма МПО ведет себя как отражательная структура, что приводит к провалу амплитудно-частотной характеристики МПО.

Обычно рабочий диапазон МПО выбирают в пределах 0,3 —0,9 , где амплитудно-частотная характеристика имеет широкий и плоский участок.





Рисунок -

При переизлучении из канала в канал потери определяются лишь оммическими потерями в проводниках.

Размещение входного и выходного ВШП в различных акустических потоках позволяет устранить прямую электромагнитную наводку между ВШП, а также уменьшить влияние паразитных объемных волн, возбуждаемых входным преобразователем

Описанная структура МПО широко применяется для синте­за полосовых фильтров. (рис. 17, а). На рис. 17, б изобра­жена линия задержки, где МПО используется для переизлу­чения ПАВ между звукопроводами. Такая конструкция отли­чается простотой, причем вносимые потери на переход ПАВ с одной подложки на другую определяются лишь омически­ми потерями в проводниках.





Рисунок – 3дб квадратурный ответвитель



При длине МПО LПОЛН/2 только половина энергии ПАВ переизлучается в канал В, аполовина остается в канале А. Фаза волны, распространяющейся по каналу А, на 90° опе­режает фазу волны в канале В. Такое устройство получило название 3-дБ квадратурного ответвителя .



С помощью МПО можно изменять апертуру акустической волны.



Рисунок – Асимметричный МПО



Асимметричный МПО содержит два акустических канала с различными апертурами wa и wb, соотношение которых определяет коэффициент сжатия

Фазовая скорость ПАВ при распространении вдоль металли­ческих решеток изменяется в зависимости от апертуры. Поэто­му периоды сжимающего МПО в двух каналах различны. По сравнению с симметричным МПО число элементов увеличи­вается с учетом коэффициента сжатия.
